Отсечной клапан с приводом Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF 24 для круглых воздуховодов
Отсечной клапан с приводом Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF24 для круглых воздуховодов оборудован электроприводом с пружинным возвратом (24В). Герметичность клапана EFD соответствует классу 3 стандарта EN 1751:1998 ANNEX C.2. Клапан необходим для защиты теплообменника от обмерзания и для защиты помещения от охлаждения при отключении агрегата. Клапан EFD подключается к клеммной колодке, расположенной в щите управления агрегата.
Технический рисунок
|
Модель |
∅A |
B |
C |
|
EFD 160 |
160 |
175 |
45 |
|
EFD 200 |
200 |
175 |
45 |
|
EFD 250 |
250 |
175 |
45 |
|
EFD 315 |
315 |
175 |
45 |
Конструкция клапанов Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF24
Клапан Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF24 для круглых воздуховодов состоит из корпуса цилиндрической формы и створки, закрепленной на оси. Клапан предназначен для монтажа в воздуховодах круглого сечения. В местах крепления клапан оснащен силиконовыми уплотнительными кольцами. Клапан изготовлен из стали, оцинкованной методом горячего погружения. Клапан подготовлен для нанесения изоляционного покрытия с внешней стороны корпуса и имеет стрелку, показывающую положение створки клапана.
Техническое обслуживание
Для эффективной работы клапана рекомендуется не реже 2 раз в год проводить его техническое обслуживание. При наличии загрязнений створки следует очистить. Проверьте состояние уплотнительных прокладок и, при необходимости, смажьте оси створок.
Техническая характеристика клапанов Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF24
|
Параметр |
Величина |
Ед. изм. |
|
Напряжение |
24 |
AC/DC В |
|
Частота |
50 |
Гц |
|
Потребляемая мощность |
5 |
Вт |
|
Допустимый диапазон температуры окружающей среды |
-30...+50 |
°С |
|
Класс защиты корпуса |
54 |
IP |

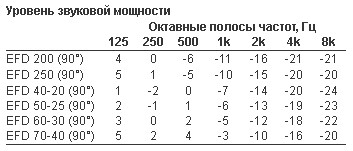

Акустические данные клапанов Systemair EFD 160, EFD 200, EFD 250, EFD 315 + TF24
