Отсечной клапан с приводом Systemair EFD 160, EFD 200 + TF24A для круглых воздуховодов
Отсечной клапан с приводом Systemair EFD 160, EFD 200 + TF24A для круглых воздуховодов оборудован электроприводом с пружинным возвратом (24В). Герметичность клапана EFD соответствует классу 3 стандарта EN 1751:1998 ANNEX C.2. Клапан необходим для защиты теплообменника от обмерзания и для защиты помещения от охлаждения при отключении агрегата. Клапан EFD подключается к клеммной колодке, расположенной в щите управления агрегата.

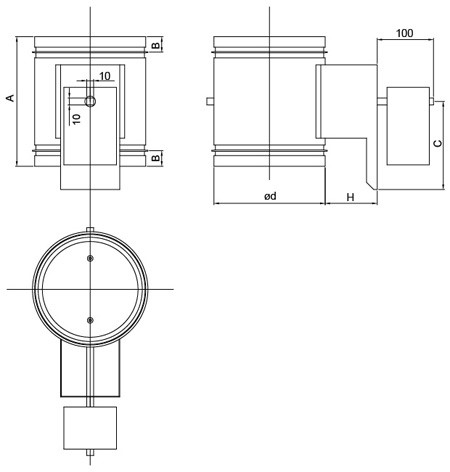

Технический рисунок
|
Модель |
A, мм |
B, мм |
C, мм |
H, мм |
|
EFD 160 |
200 |
21 |
125 |
75 |
|
EFD 200 |
200 |
21 |
125 |
75 |
Конструкция клапанов Systemair EFD 160, EFD 200 + TF24A
Клапан Systemair EFD 160, EFD 200 + TF24A для круглых воздуховодов состоит из корпуса цилиндрической формы и створки, закрепленной на оси. Клапан предназначен для монтажа в воздуховодах круглого сечения. В местах крепления клапан оснащен силиконовыми уплотнительными кольцами. Клапан изготовлен из стали, оцинкованной методом горячего погружения. Клапан подготовлен для нанесения изоляционного покрытия с внешней стороны корпуса и имеет стрелку, показывающую положение створки клапана.
Техническое обслуживание
Для эффективной работы клапана рекомендуется не реже 2 раз в год проводить его техническое обслуживание. При наличии загрязнений створки следует очистить. Проверьте состояние уплотнительных прокладок и, при необходимости, смажьте оси створок.
Техническая характеристика клапанов Systemair EFD 160, EFD 200 + TF24A
|
Параметр |
Величина |
Ед. изм. |
|
Напряжение |
24 |
AC/DC В |
|
Частота |
50 |
Гц |
|
Потребляемая мощность |
5 |
Вт |
|
Допустимый диапазон температуры окружающей среды |
-20...+50 |
°С |
|
Класс защиты корпуса |
54 |
IP |
