Воздушные клапаны Арктос СВК-НС с подогревом для прямоугольных воздуховодов
Основная информация
Воздушные клапаны с подогревом прямоугольного сечения СВК-НС предназначены для применения в регионах с холодным климатом. Назначение клапанов СВК-НС - регулирование расхода воздуха или перекрывание воздушных каналов.
Конструктивно клапан СВК-НС представляет собой прямоугольный корпус, внутри которого смонтированы поворотные жалюзи и, в каждом стыке жалюзи - трубчатые электронагреватели (ТЭНы), предназначенные для разогрева стыков в случае возможного обледенения клапана и смерзания жалюзи. Таким образом, обеспечивается работоспособность клапана при температуре наружного воздуха до -60ºС (умеренный (У) и умеренно холодный климат (УХЛ) с категорией размещения 2, 3, 4, 5 по ГОСТ 15150-69).
При проектировании системы автоматики необходимо предусмотреть следующий алгоритм работы в зимний период:
- перед открытием клапана производится включение ТЭНов на 10-15 минут;
- по истечении это времени включается привод клапана с последующим отключением ТЭНов.
Клапаны СВК-НС поставляются с универсальной площадкой для установки электрического или ручного привода. На клапане установлена клеммная коробка для подключения нагревательных элементов. Монтаж клапана к воздуховоду производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Аксессуары
Электрический привод, утепленный кожух для электропривода, ручной привод.
Технические характеристики

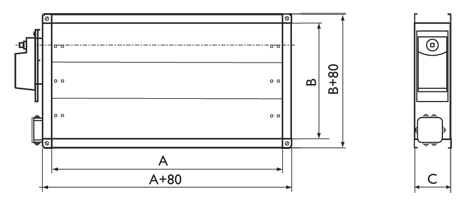

| Модель | А, мм | В, мм | С, мм | Момент вращения, Нм |
Потребляемый ток*, А |
Мощность ТЭНов, кВт |
Напряжение питания ТЭНов, В |
Вес, кг |
| СВК-НС 300х150У | 300 | 150 | 220 | 4 | 0,9 | 0,2 | 220 | 6 |
| СВК-НС 400х200У | 400 | 200 | 220 | 4 | 1,4 | 0,3 | 220 | 8 |
| СВК-НС 500х250У | 500 | 250 | 220 | 4 | 2,8 | 0,6 | 220 | 10 |
| СВК-НС 500х300У | 500 | 300 | 220 | 4 | 2,8 | 0,6 | 220 | 11 |
| СВК-НС 600х300У | 600 | 300 | 220 | 4 | 3,4 | 0,75 | 220 | 16 |
| СВК-НС 600х350У | 600 | 350 | 220 | 4 | 3,4 | 0,75 | 220 | 17 |
| СВК-НС 700х400У | 700 | 400 | 220 | 4 | 4,1 | 0,9 | 220 | 18 |
| СВК-НС 800х500У | 800 | 500 | 220 | 4 | 5,5 | 1,2 | 220 | 24 |
| СВК-НС 1000х500У | 1000 | 500 | 220 | 7 | 7,3 | 1,6 | 220 | 30 |
* Без учета мощности электрического привода.
По запросу могут поставляться клапаны других размеров. Максимальный размер (ШxВ) 2500x2400 мм.
