Универсальные диффузоры Арктос ДПУ-М 100, ДПУ-М 125, ДПУ-М 160, ДПУ-М 200, ДПУ-М 250
Универсальные диффузоры Арктос ДПУ-М круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях. ДПУ-М может также использоваться в качестве запорного клапана при отключении системы вентиляции или отдельных ее участков. Диффузор ДПУ-М состоит из корпуса, присоединительного патрубка и подвижного обтекателя. Материал – полипропилен белого цвета. Минимальный диаметр – 1000 мм, максимальный – 250мм.
Технический рисунок
Общая характеристика: диффузор дпу-м

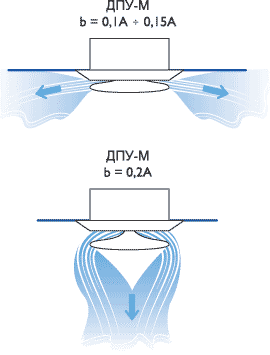

В диффузорах Арктос ДПУ-М 100, ДПУ-М 125, ДПУ-М 160, ДПУ-М 200, ДПУ-М 250 при перемещении обтекателя с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж диффузоров Арктос ДПУ-М осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.
Модели и размеры диффузоров Арктос ДПУ-М
Тип диффузора |
A, мм |
D, мм |
E, мм |
Вес не более, кг |
ДПУ-М 100 |
100 |
150 |
55 |
0.20 |
ДПУ-М 125 |
125 |
170 |
55 |
0.25 |
ДПУ-М 160 |
160 |
215 |
60 |
0.35 |
ДПУ-М 200 |
200 |
258 |
60 |
0.45 |
ДПУ-М 250 |
250 |
308 |
60 |
0.66 |
Установка в системах приточной вентиляции универсальных диффузоров Арктос ДПУ-М
ØА, мм |
F0, м2 |
b, мм |
N* |
LA<20дБ (А) |
LA=25дБ (А) |
LA=35дБ (А) |
LA=45дБ (А) |
|||||||||||||
L0, м3/ч |
Pп, Па |
дально-бойность, м при Vx, м/с |
L0, м3/ч |
Pп, Па |
дально-бойность, м при Vx, м/с |
L0, м3/ч |
Pп, Па |
дальнобой-ность, м при Vx, м/с |
L0, м3/ч |
Pп, Па |
дально-бойность, м при Vx, м/с |
|||||||||
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.75 |
0.5 |
0.75 |
||||||||||||
b=0,1А - горизонтальная настилающаяся веерная струя** |
||||||||||||||||||||
100 |
0.007 |
10 |
10 |
55 |
36 |
0.7 |
0.3 |
80 |
77 |
1.1 |
0.4 |
120 |
174 |
1.6 |
0.6 |
0.4 |
150 |
271 |
0.8 |
0.5 |
125 |
0.011 |
12 |
12 |
85 |
34 |
0.9 |
0.4 |
120 |
67 |
1.3 |
0.5 |
180 |
150 |
1.9 |
0.8 |
0.5 |
230 |
246 |
1.0 |
0.7 |
160 |
0.018 |
13 |
16 |
140 |
32 |
1.1 |
0.5 |
200 |
66 |
1.6 |
0.7 |
280 |
129 |
2.3 |
0.9 |
0.6 |
350 |
201 |
1.1 |
0.8 |
200 |
0.029 |
16 |
20 |
200 |
27 |
1.3 |
0.5 |
250 |
41 |
1.6 |
0.7 |
350 |
81 |
2.3 |
0.9 |
0.6 |
450 |
134 |
1.2 |
0.8 |
250 |
0.046 |
20 |
25 |
280 |
21 |
1.4 |
0.6 |
370 |
36 |
1.9 |
0.8 |
520 |
71 |
2.7 |
1.1 |
0.7 |
700 |
129 |
1.5 |
1.0 |
b=0,15А - горизонтальная настилающаяся веерная струя** |
||||||||||||||||||||
100 |
0.007 |
15 |
15 |
80 |
21 |
0.8 |
0.3 |
120 |
46 |
1.2 |
0.5 |
160 |
82 |
1.6 |
0.6 |
0.4 |
220 |
156 |
0.9 |
0.6 |
125 |
0.011 |
19 |
19 |
130 |
21 |
1.0 |
0.4 |
170 |
36 |
1.4 |
0.5 |
240 |
71 |
1.9 |
0.8 |
0.5 |
320 |
127 |
1.0 |
0.7 |
160 |
0.018 |
19 |
24 |
180 |
14 |
1.1 |
0.4 |
260 |
30 |
1.6 |
0.6 |
370 |
60 |
2.3 |
0.9 |
0.6 |
520 |
119 |
1.3 |
0.9 |
200 |
0.029 |
24 |
30 |
250 |
11 |
1.2 |
0.5 |
350 |
22 |
1.7 |
0.7 |
530 |
50 |
2.6 |
1.0 |
0.7 |
740 |
97 |
1.4 |
1.0 |
250 |
0.046 |
30 |
37.5 |
350 |
9 |
1.4 |
0.5 |
500 |
18 |
1.9 |
0.8 |
800 |
45 |
3.1 |
1.2 |
0.8 |
1100 |
85 |
1.7 |
1.1 |
b=0,2А - вертикальная коническая струя |
||||||||||||||||||||
100 |
0.007 |
20 |
20 |
80 |
17 |
2.0 |
0.8 |
120 |
38 |
3.0 |
1.2 |
160 |
67 |
4 |
1.6 |
1.1 |
220 |
126 |
2.2 |
1.5 |
125 |
0.011 |
25 |
25 |
130 |
17 |
2.6 |
1.0 |
170 |
29 |
3.4 |
1.4 |
240 |
58 |
4.8 |
1.9 |
1.3 |
320 |
103 |
2.5 |
1.7 |
160 |
0.018 |
26 |
32 |
180 |
12 |
2.8 |
1.1 |
260 |
24 |
4.0 |
1.6 |
370 |
49 |
5.7 |
2.3 |
1.5 |
520 |
96 |
3.2 |
2.1 |
200 |
0.029 |
32 |
40 |
250 |
9 |
3.1 |
1.2 |
350 |
18 |
4.3 |
1.7 |
530 |
40 |
6.5 |
2.6 |
1.7 |
740 |
79 |
3.6 |
2.4 |
250 |
0.046 |
40 |
50 |
350 |
7 |
3.4 |
1.4 |
500 |
14 |
4.9 |
1.9 |
800 |
36 |
7.8 |
3.1 |
2.1 |
1100 |
69 |
4.3 |
2.8 |
*N – количество оборотов центральной вставки, вращение осуществляется из положения заподлицо с корпусом.
** При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Установка в системах вытяжной вентиляции универсальных диффузоров Арктос ДПУ-М
ØА, мм |
F0, м2 |
Кол-во оборотов обтека-теля, N |
b, мм |
LA=25дБ (А) |
LA=35дБ (А) |
LA=45дБ (А) |
||||||
L0, м3/ч |
Pп, Па |
V0, м/с |
L0, м3/ч |
Pп, Па |
V0, м/с |
L0, м3/ч |
Pп, Па |
V0, м/с |
||||
b=0,1А |
||||||||||||
100 |
0.007 |
10 |
10 |
80 |
64 |
3.3 |
120 |
145 |
4.9 |
150 |
226 |
6.1 |
125 |
0.011 |
12 |
12 |
100 |
39 |
2.5 |
170 |
112 |
4.3 |
230 |
205 |
5.9 |
160 |
0.018 |
13 |
16 |
170 |
40 |
2.6 |
240 |
79 |
3.6 |
340 |
159 |
5.1 |
200 |
0.029 |
16 |
20 |
250 |
35 |
2.4 |
300 |
50 |
2.9 |
500 |
138 |
4.8 |
250 |
0.046 |
20 |
25 |
350 |
27 |
2.1 |
450 |
44 |
2.7 |
750 |
123 |
4.5 |
b=0,15А |
||||||||||||
100 |
0.007 |
15 |
15 |
130 |
48 |
5.3 |
170 |
81 |
7.0 |
230 |
149 |
9.4 |
125 |
0.011 |
19 |
19 |
170 |
31 |
4.3 |
230 |
57 |
5.9 |
330 |
118 |
8.4 |
160 |
0.018 |
19 |
24 |
250 |
24 |
3.8 |
370 |
52 |
5.6 |
500 |
96 |
7.6 |
200 |
0.029 |
24 |
30 |
350 |
19 |
3.4 |
510 |
40 |
4.9 |
750 |
87 |
7.2 |
250 |
0.046 |
30 |
37.5 |
500 |
15 |
3.0 |
700 |
30 |
4.2 |
1000 |
61 |
6.0 |
b=0,2А |
||||||||||||
100 |
0.007 |
20 |
20 |
130 |
32 |
5.3 |
170 |
55 |
7.0 |
230 |
101 |
9.4 |
125 |
0.011 |
25 |
25 |
170 |
21 |
4.3 |
230 |
39 |
5.9 |
330 |
80 |
8.4 |
160 |
0.018 |
26 |
32 |
250 |
16 |
3.8 |
370 |
36 |
5.6 |
500 |
65 |
7.6 |
200 |
0.029 |
32 |
40 |
350 |
13 |
3.4 |
510 |
27 |
4.9 |
750 |
59 |
7.2 |
250 |
0.046 |
40 |
50 |
500 |
10 |
3.0 |
700 |
20 |
4.2 |
1000 |
42 |
6.0 |
