Сопловые воздухораспределители Polar Bear SBK 40, SLK 40, SBK 50, SLK 50, SFK 50, SBK 80, SLK 80, SFK 80, SBK 120, SLK 120, SFK 120, SBK 150, SLK 150, SFK 150, SBK 200, SLK 200, SFK 200
Сопловые воздухораспределители Polar Bear SBK, SLK, SFK устанавливаются в системах приточной вентиляции и кондиционирования в помещения больших объемов и/или с высокими потолками, где необходима подача воздуха с высокой дальнобойностью. Хорошие акустические характеристики позволяют применять сопловые воздухораспределители SBK, SLK, SFK в помещениях с повышенными требованиями к шуму. Форма корпуса: у SBK коническая, у SLK – цилиндрическая, у SFK – конусная. Размер сопловых воздухораспределителей Polar Bear SBK, SLK, SFK – от ∅40 мм до ∅200 мм.
Общая характеристика
Сопловые воздухораспределители Polar Bear SBK и SLK представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом (SBK) или цилиндрическим патрубком (SLK); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия. Сопловые воздухораспределители SFK представляют собой упрощённый вариант изделия – неподвижное конусное сопло.
Сопловые воздухораспределители Polar Bear 1SBK, 1SLK и 1SFK предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла 2SBK, 2SLK и 2SFK снабжены присоединительным патрубком для крепления на торец круглого воздуховода. Диффузоры SBK и SLK изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9010). Диффузоры SFK изготавливаются из неокрашенного алюминия.

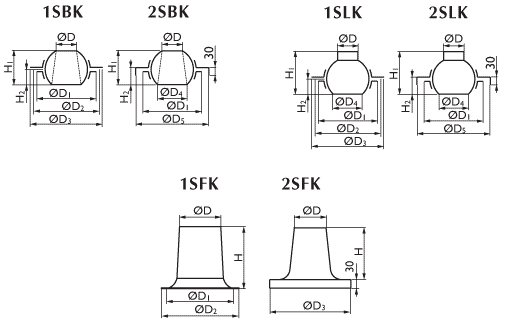

Технический рисунок
Размеры сопловых воздухораспределителей Polar Bear SBK, SLK, SFK
Характеристики воздухораспределителей SBK
Модель |
∅D, мм |
∅D1, мм |
∅D2, мм |
∅D3, мм |
∅D4, мм |
∅D5, мм |
H1, мм |
H2, мм |
∅d*, мм |
SBK 40 |
40 |
118 |
128 |
140 |
53 |
129 |
82 |
35 |
125 |
SBK 50 |
50 |
145 |
172 |
180 |
62 |
164 |
92 |
45 |
160 |
SBK 80 |
80 |
202 |
228 |
240 |
100 |
254 |
148 |
74 |
250 |
SBK 120 |
120 |
300 |
316 |
334 |
150 |
319 |
221 |
113 |
315 |
SBK 150 |
150 |
360 |
380 |
400 |
186 |
404 |
276 |
138 |
400 |
SBK 200 |
200 |
468 |
492 |
508 |
240 |
504 |
367 |
180 |
500 |
* - Диаметр воздуховода для 2SBK.
Характеристики воздухораспределителей SLK
Модель |
∅D, мм |
∅D1, мм |
∅D2, мм |
∅D3, мм |
∅D4, мм |
∅D5, мм |
H1, мм |
H2, мм |
∅d*, мм |
SLK 40 |
40 |
118 |
128 |
140 |
53 |
129 |
102 |
35 |
125 |
SLK 50 |
50 |
145 |
172 |
180 |
62 |
164 |
112 |
45 |
160 |
SLK 80 |
80 |
202 |
228 |
240 |
100 |
254 |
188 |
74 |
250 |
SLK 120 |
120 |
300 |
316 |
334 |
150 |
319 |
261 |
113 |
315 |
SLK 150 |
150 |
360 |
380 |
400 |
186 |
404 |
336 |
138 |
400 |
SLK 200 |
200 |
468 |
492 |
508 |
240 |
504 |
427 |
180 |
500 |
* - Диаметр воздуховода для 2SLK.
Характеристики воздухораспределителей SFK
Модель |
∅D, мм |
∅D1, мм |
∅D2, мм |
∅D3, мм |
H, мм |
∅d*, мм |
SFK 50 |
50 |
102 |
114 |
129 |
80 |
125 |
SFK 80 |
80 |
146 |
158 |
164 |
120 |
160 |
SFK 120 |
120 |
212 |
224 |
254 |
180 |
250 |
SFK 150 |
150 |
268 |
280 |
319 |
245 |
315 |
SFK 200 |
200 |
310 |
322 |
359 |
270 |
355 |
* - Диаметр воздуховода для 2SFK.
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт+ K2; LwA = Lp10A + 4
где:
- Lwокт, дБ – октавный уровень звуковой мощности;
- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- LwA, дБ(А) – корректированный уровень звуковой мощности;
- Kокт – поправочный коэффициент для угла наклона сопла α=15°;
- K2 – поправочный коэффициент для угла наклона сопла α=30° (при угле наклона α=15° K2 = 0).
Поправочный коэффициент для угла наклона сопл α=15°
Типоразмер |
Поправочный коэффициент Kост, дБ |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
40 |
1 |
0 |
-6 |
0 |
-5 |
-5 |
-9 |
-13 |
50 |
6 |
5 |
0 |
-3 |
-4 |
-4 |
-10 |
-15 |
80 |
7 |
6 |
1 |
-2 |
-3 |
-7 |
-12 |
-17 |
120 |
5 |
4 |
-2 |
-1 |
-3 |
-4 |
-14 |
-20 |
150 |
7 |
6 |
-1 |
0 |
-5 |
-8 |
-17 |
-24 |
200 |
4 |
3 |
-2 |
-2 |
-2 |
-10 |
-16 |
-24 |
Поправочный коэффициент для угла наклона сопла α=30°
Модель |
SBK 40 / SLK 40 |
SBK 50 / SLK 50 |
SBK 80 / SLK 80 |
SBK 120 / SLK 120 |
SBK 150 / SLK 150 |
SBK 200 / SLK 200 |
K2 |
2 |
2 |
4 |
4 |
4 |
3 |

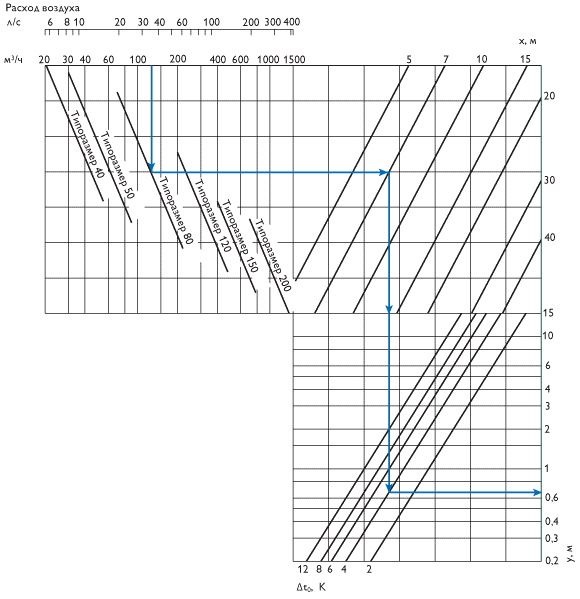

Дальнобойность струи при нагреве и охлаждении
Рекомендуемое предельное значение избыточной температуры приточной струи (как нагретой, так и охлаждённой) ∆t0max≤ 8К
