Сопловые воздухораспределители Арктос 3СДК 60, 3СДКР 60, 3СДК 80, 3СДКР 80, 3СДК 100, 3СДКР 100, 3СДК 125, 3СДКР 125, 3СДК 160, 3СДКР 160, 3СДК 200, 3СДКР 200
Сопловые воздухораспределители Арктос 3СДК(Р) 60, 3СДК(Р) 80, 3СДК(Р) 100, 3СДК(Р) 125, 3СДК(Р) 160, 3СДК(Р) 200 предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками, где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду. Монтаж сопловых воздухораспределителей Арктос 3СДК, 3СДКР возможен только на плоских поверхностях. Для изменения и регулирования расхода воздуха воздухораспределители 3СДКР дополнительно оснащаются регулятором расхода воздуха. Материал изготовления – алюминий. Минимальный диаметр воздухораспределителей 3СДК, 3СДКР – 62 мм, максимальный – 200 мм.
Общая характеристика
Сопловые воздухораспределители Арктос 3СДК(Р) 60, 3СДК(Р) 80, 3СДК(Р) 100, 3СДК(Р) 125, 3СДК(Р) 160, 3СДК(Р) 200 представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.
Воздухораспределитель Арктос 3СДК, 3СДКР изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

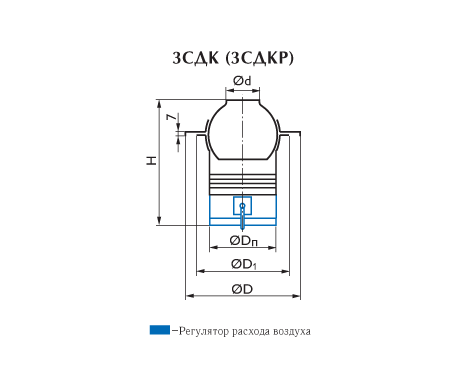

Технический рисунок
Размеры и модели сопловых воздухораспределителей Арктос 3СДК, 3СДКР
Модель |
Ød, мм |
ØD, мм |
ØD1, мм |
ØDп, мм |
H, мм |
Вес, кг |
||
3СДК |
3СДКР |
3СДК |
3СДКР |
|||||
3СДК(Р) 60 |
62 |
207 |
160 |
125 |
147 |
287 |
0,39 |
1,06 |
3СДК(Р) 80 |
78 |
226 |
198 |
160 |
163 |
303 |
0,51 |
1,35 |
3СДК(Р) 100 |
100 |
281 |
235 |
200 |
198 |
338 |
0,71 |
1,75 |
3СДК(Р) 125 |
125 |
331 |
290 |
250 |
218 |
358 |
1,01 |
2,32 |
3СДК(Р) 160 |
157 |
406 |
358 |
315 |
260 |
400 |
1,42 |
3,14 |
3СДК(Р) 200 |
200 |
506 |
452 |
400 |
307 |
447 |
2,07 |
4,38 |
Установка в системах приточной вентиляции сопловых воздухораспределителей Арктос 3СДК, 3СДКР

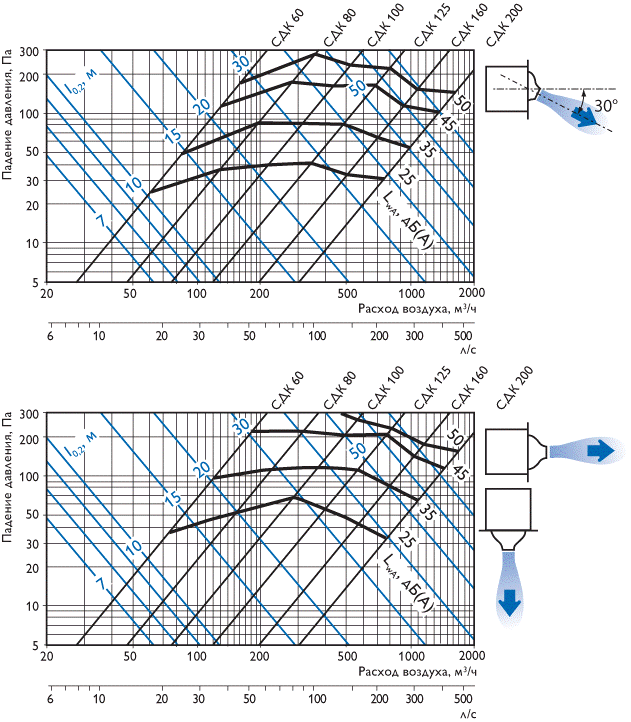

Данные для подбора сопловых воздухораспределителей 3СДК, 3СДКР при подаче воздуха
Типо-размер |
F0, |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=50 дБ(А) |
||||||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||||||
м3 |
ность, м при |
ность, м при |
ность, м при |
ность, м при |
|||||||||||||||||
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||||
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||
Наклонные струи под углом 30° к горизонтали |
|||||||||||||||||||||
60 |
0,0028 |
60 |
26 |
10 |
4,1 |
2,7 |
85 |
51 |
15 |
5,8 |
3,9 |
130 |
120 |
22 |
9 |
5,9 |
160 |
181 |
27 |
11 |
7,3 |
80 |
0,0050 |
130 |
38 |
17 |
6,6 |
4,4 |
200 |
89 |
26 |
10 |
6,8 |
270 |
162 |
34 |
14 |
9 |
350 |
272 |
45 |
18 |
12 |
100 |
0,0079 |
220 |
43 |
22 |
9 |
6,0 |
310 |
86 |
31 |
13 |
8 |
430 |
165 |
44 |
17 |
12 |
510 |
232 |
52 |
21 |
14 |
125 |
0,0123 |
340 |
42 |
28 |
11 |
7,4 |
480 |
85 |
39 |
16 |
10 |
680 |
170 |
55 |
22 |
15 |
800 |
235 |
65 |
26 |
17 |
160 |
0,0201 |
510 |
36 |
32 |
13 |
8,7 |
700 |
67 |
45 |
18 |
12 |
940 |
122 |
60 |
24 |
16 |
1090 |
163 |
69 |
28 |
19 |
200 |
0,0314 |
750 |
32 |
38 |
15 |
10 |
1000 |
56 |
51 |
20 |
14 |
1370 |
106 |
70 |
28 |
19 |
1650 |
153 |
84 |
34 |
22 |
Горизонтальные или вертикальные струи |
|||||||||||||||||||||
60 |
0,0028 |
75 |
40 |
13 |
5,1 |
3,4 |
120 |
102 |
20 |
8,2 |
5,5 |
180 |
230 |
31 |
12 |
8,2 |
210 |
313 |
36 |
14 |
9,6 |
80 |
0,0050 |
160 |
57 |
20 |
8,2 |
5,4 |
230 |
118 |
29 |
12 |
7,8 |
320 |
228 |
41 |
16 |
11 |
370 |
304 |
47 |
19 |
13 |
100 |
0,0079 |
280 |
70 |
28 |
11 |
7,6 |
370 |
122 |
38 |
15 |
10 |
490 |
214 |
50 |
20 |
13 |
560 |
279 |
57 |
23 |
15 |
125 |
0,0123 |
400 |
59 |
33 |
13 |
8,7 |
560 |
115 |
46 |
18 |
12 |
770 |
218 |
63 |
25 |
17 |
800 |
235 |
65 |
26 |
17 |
160 |
0,0201 |
580 |
46 |
37 |
15 |
9,8 |
800 |
88 |
51 |
20 |
14 |
1050 |
152 |
67 |
27 |
18 |
1170 |
188 |
75 |
30 |
20 |
200 |
0,0314 |
780 |
34 |
40 |
16 |
11 |
1090 |
67 |
56 |
22 |
15 |
1470 |
122 |
75 |
30 |
20 |
1710 |
165 |
87 |
35 |
23 |
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
В воздухораспределителях 3СДКР табличные значения ΔРполн и LwA корректируются:
% открытия регулятора расхода |
100% |
70% |
50% |
β = 0° |
β = 45° |
β = 60° |
|
схема 1 |
|||
K |
1,1 |
1,6 |
3,1 |
∆LwA, дБ(А) |
9 |
24 |
35 |
схема 2 |
|||
K |
1,1 |
1,6 |
3,1 |
∆LwA, дБ(А) |
10 |
27 |
30 |
