Сопловые воздухораспределители Арктос 1СДК 60, 1СДК 80, 1СДК 100, 1СДК 125, 1СДК 160, 1СДК 200

Сопловые воздухораспределители Арктос 1СДК 60, 1СДК 80, 1СДК 100, 1СДК 125, 1СДК 160, 1СДК 200 предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками, где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью. Монтаж сопловых воздухораспределителей Арктос 1СДК возможен только на плоских поверхностях. Материал изготовления – алюминий. Минимальный диаметр воздухораспределителей 1СДК - 62 мм, максимальный – 200 мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая характеристика

Сопловые воздухораспределители Арктос 1СДК 60, 1СДК 80, 1СДК 100, 1СДК 125, 1СДК 160, 1СДК 200 представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.

Воздухораспределитель 1СДК изготавливается из алюминия и окрашивается методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

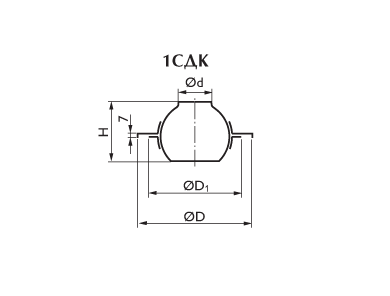

Технический рисунок

Сопловые воздухораспределители Арктос 1СДК - технический рисунок

Размеры и модели сопловых воздухораспределителей Арктос 1СДК

Модель	Ød, мм	ØD, мм	ØD₁, мм	ØD_п, мм	H, мм	Вес, кг
1СДК 60	62	207	160	-	95	0,23
1СДК 80	78	226	198	-	117	0,31
1СДК 100	100	281	235	-	152	0,45
1СДК 125	125	331	290	-	183	0,68
1СДК 160	157	406	358	-	232	1,01
1СДК 200	200	506	452	-	261	1,55

Установка в системах приточной вентиляции сопловых воздухораспределителей Арктос 1СДК

Данные для подбора сопловых воздухораспределителей 1СДК при подаче воздуха

Типо-размер	F₀,	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=50 дБ(А)
	F₀,	L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-
	м³	L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при
	м³	м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с
		м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75
Наклонные струи под углом 30° к горизонтали
60	0,0028	60	26	10	4,1	2,7	85	51	15	5,8	3,9	130	120	22	9	5,9	160	181	27	11	7,3
80	0,0050	130	38	17	6,6	4,4	200	89	26	10	6,8	270	162	34	14	9	350	272	45	18	12
100	0,0079	220	43	22	9	6,0	310	86	31	13	8	430	165	44	17	12	510	232	52	21	14
125	0,0123	340	42	28	11	7,4	480	85	39	16	10	680	170	55	22	15	800	235	65	26	17
160	0,0201	510	36	32	13	8,7	700	67	45	18	12	940	122	60	24	16	1090	163	69	28	19
200	0,0314	750	32	38	15	10	1000	56	51	20	14	1370	106	70	28	19	1650	153	84	34	22
Горизонтальные или вертикальные струи
60	0,0028	75	40	13	5,1	3,4	120	102	20	8,2	5,5	180	230	31	12	8,2	210	313	36	14	9,6
80	0,0050	160	57	20	8,2	5,4	230	118	29	12	7,8	320	228	41	16	11	370	304	47	19	13
100	0,0079	280	70	28	11	7,6	370	122	38	15	10	490	214	50	20	13	560	279	57	23	15
125	0,0123	400	59	33	13	8,7	560	115	46	18	12	770	218	63	25	17	800	235	65	26	17
160	0,0201	580	46	37	15	9,8	800	88	51	20	14	1050	152	67	27	18	1170	188	75	30	20
200	0,0314	780	34	40	16	11	1090	67	56	22	15	1470	122	75	30	20	1710	165	87	35	23

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

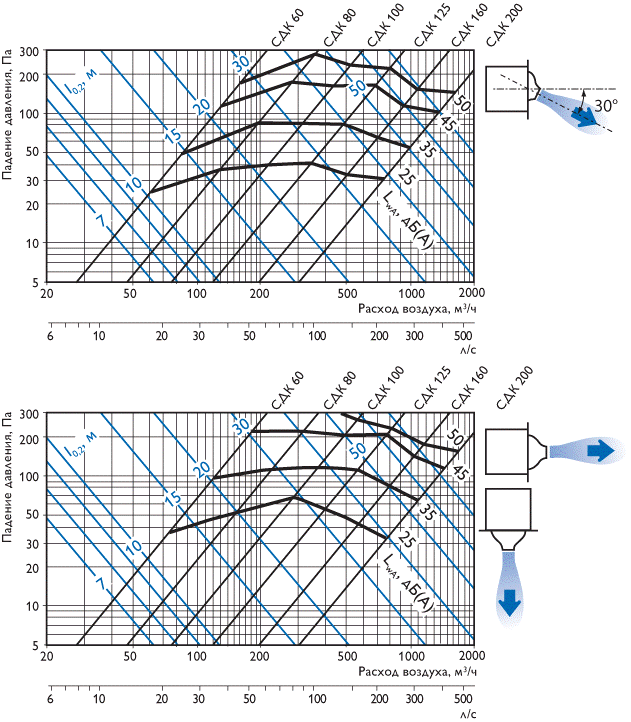

Сопловые воздухораспределители Арктос 1СДК - подбор
