Сопловые панельные воздухораспределители Арктос 2ВПС, 2ВПСР
Прямоугольные сопловые панельные воздухораспределители Арктос 2ВПС, 2ВПСР используются для подачи воздуха в помещениях на большие расстояния дальнобойными компактными струями – горизонтальными, вертикальными и наклонными. Воздухораспределители 2ВПС, 2ВПСР имеют прямоугольную панель из листовой стали, установленную в рамку из алюминиевого профиля. Воздухораспределитель 2ВПСР дополнительно оснащаются регулятором расхода воздуха. Монтаж - в верхней зоне помещений в вертикальном либо горизонтальном положении. Размеры сопловые панельные воздухораспределители Арктос 2ВПC, 2ВПCР – от 300х100 мм до 1000х300 мм.
Общая характеристика
Сопловый панельные воздухораспределитель Арктос 2ВПС и 2ВПСР состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.
При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
Панельные воздухораспределители Арктос 2ВПС, 2ВПСР имеют прямоугольную панель из листовой стали, установленную в рамку из алюминиевого профиля. Сопловые ячейки на панели расположены в 1 или 2 ряда. 1-рядные панели выпускаются длиной от 300 до 800 мм и высотой 150 мм и 200 мм, 2-х рядные панели имеют длину от 300мм до 1000мм и высоту 300 мм.
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Сопловые панельные воздухораспределители 2ВПC, 2ВПCР монтируются в верхней зоне помещений в вертикальном либо горизонтальном положении (на потолке либо на стене). Монтаж 2ВПC, 2ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

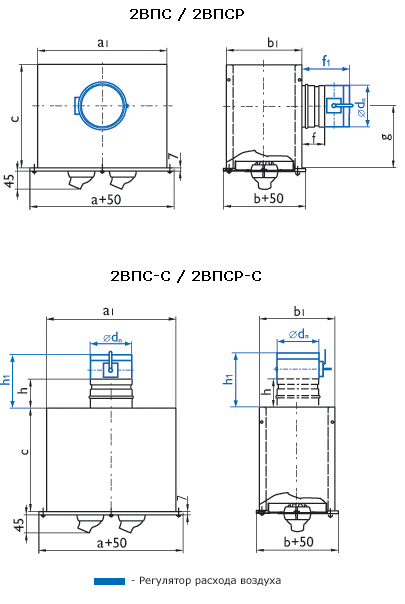

Технический рисунок

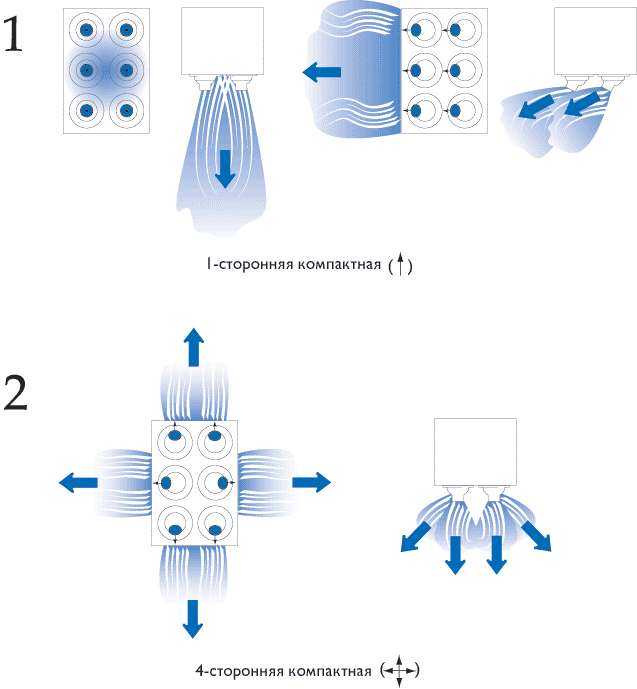

Виды приточной струи панельных воздухораспределителей Арктос 2ВПC, 2ВПCР
Схема поворота сопловых ячеек, при формировании различных видов приточных струй
Размеры и модели панельных воздухораспределителей Арктос 1ВПС, 1ВПСР
Размер |
F0, м2 |
Ødn, мм \ кол-во патрубков |
а1, мм |
b1, мм |
с, мм |
g, мм |
f, мм |
f1, мм |
h, мм |
h1, мм |
Вес, кг |
|||||
2ВПС\ 2ВПСР |
2ВПС-С\ 2ВПСР-С |
2ВПС\ 2ВПСР |
2ВПС-С\ 2ВПСР-С |
2ВПС |
2ВПСР |
2ВПС-С |
2ВПСР-С |
|||||||||
Однорядные |
||||||||||||||||
300 x 150 |
0,0012 |
159/1 |
124/1 |
313 |
185 |
350 |
200 |
210 |
75 |
177 |
– |
– |
3,8 |
4,5 |
1,5 |
2,1 |
400 x 150 |
0,0019 |
159/1 |
124/1 |
413 |
350 |
210 |
75 |
177 |
– |
– |
4,6 |
5,3 |
2,2 |
2,8 |
||
500 x 150 |
0,0025 |
199/1 |
124/1 |
513 |
390 |
230 |
75 |
177 |
– |
– |
5,8 |
6,7 |
2,6 |
3,2 |
||
600 x 150 |
0,0031 |
199/1 |
124/2 |
613 |
390 |
230 |
75 |
177 |
– |
– |
6,7 |
7,6 |
3,1 |
3,7 |
||
700 x 150 |
0,0037 |
199/1 |
124/2 |
713 |
390 |
230 |
75 |
177 |
– |
– |
7,6 |
8,5 |
1,5 |
2,1 |
||
800 x 150 |
0,0043 |
159/2 |
124/2 |
813 |
350 |
210 |
75 |
177 |
– |
– |
8,1 |
9,6 |
2,2 |
2,8 |
||
300 x 200 |
0,0012 |
159/1 |
159/1 |
313 |
233 |
350 |
240 |
210 |
75 |
177 |
– |
– |
4,3 |
5,1 |
2,6 |
3,2 |
400 x 200 |
0,0019 |
159/1 |
159/1 |
413 |
350 |
210 |
75 |
177 |
– |
– |
5,2 |
5,9 |
3,1 |
3,7 |
||
500 x 200 |
0,0025 |
199/1 |
159/1 |
513 |
390 |
230 |
75 |
177 |
– |
– |
6,4 |
7,3 |
3,6 |
4,9 |
||
600 x 200 |
0,0031 |
159/2 |
159/2 |
613 |
350 |
210 |
75 |
177 |
– |
– |
7,3 |
8,7 |
4,2 |
5,3 |
||
700 x 200 |
0,0037 |
159/2 |
159/2 |
713 |
350 |
210 |
75 |
177 |
– |
– |
8,2 |
9,6 |
4,6 |
5,8 |
||
800 x 200 |
0,0043 |
199/2 |
159/2 |
813 |
390 |
230 |
75 |
177 |
– |
– |
9,6 |
11,5 |
2,2 |
2,9 |
||
Двухрядные |
||||||||||||||||
300 x 300 |
0,0025 |
199/1 |
199/1 |
313 |
333 |
390 |
300 |
230 |
– |
– |
88 |
190 |
5,6 |
6,6 |
3,3 |
4,0 |
400 x 300 |
0,0037 |
199/1 |
199/1 |
413 |
– |
– |
88 |
190 |
6,7 |
7,6 |
3,9 |
4,6 |
||||
500 x 300 |
0,0050 |
199/1 |
199/1 |
513 |
– |
– |
88 |
190 |
7,8 |
8,7 |
4,6 |
6,1 |
||||
600 x 300 |
0,0062 |
199/2 |
199/2 |
613 |
– |
– |
88 |
190 |
9,1 |
10,9 |
5,1 |
6,6 |
||||
700 x 300 |
0,0074 |
199/2 |
199/2 |
713 |
– |
– |
88 |
190 |
10,2 |
12,0 |
5,7 |
7,2 |
||||
800 x 300 |
0,0087 |
199/2 |
199/2 |
813 |
– |
– |
88 |
190 |
11,1 |
13,0 |
6,8 |
8,3 |
||||
1000 x 300 |
0,0110 |
199/2 |
199/2 |
1013 |
– |
– |
88 |
190 |
13,3 |
15,1 |
11,3 |
13,1 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 2ВПС, 2ВПСР
Данные для подбора панельных воздухораспределителей 2ВПС, 2ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси)
Размер аxb, мм |
Вид струи |
LWA= 20дБ (А) |
LWA=35дБ (А) |
LWA=45дБ (А) |
LWA=50дБ (А) |
|||||||||||||||||
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
|||||||||||
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||||
Однорядные |
||||||||||||||||||||||
300 x 150 |
1 |
40 |
49 |
9,6 |
3,8 |
2,6 |
60 |
110 |
14 |
5,8 |
3,8 |
85 |
221 |
20 |
8,2 |
5,5 |
95 |
276 |
23 |
9,1 |
6,1 |
|
2 |
3,8 |
1,5 |
1 |
5,8 |
2,3 |
1,5 |
8,2 |
3,3 |
2,2 |
9,1 |
3,7 |
2,4 |
||||||||||
400 x 150 |
1 |
55 |
41 |
11 |
4,2 |
2,8 |
90 |
110 |
17 |
6,9 |
4,6 |
125 |
213 |
24 |
9,6 |
6,4 |
140 |
267 |
27 |
11 |
7,1 |
|
2 |
4,2 |
1,7 |
1,1 |
6,9 |
2,8 |
1,8 |
9,6 |
3,8 |
2,5 |
11 |
4,3 |
2,9 |
||||||||||
500 x 150 |
1 |
75 |
43 |
13 |
5 |
3,3 |
115 |
101 |
19 |
7,7 |
5,1 |
165 |
208 |
28 |
11 |
7,3 |
190 |
276 |
32 |
13 |
8,4 |
|
2 |
5 |
2 |
1,3 |
7,7 |
3,1 |
2 |
11 |
4,4 |
2,9 |
13 |
5,1 |
3,4 |
||||||||||
600 x 150 |
1 |
95 |
44 |
14 |
5,7 |
3,8 |
140 |
96 |
21 |
8,4 |
5,6 |
200 |
196 |
30 |
12 |
8 |
240 |
282 |
36 |
14 |
9,6 |
|
2 |
5,7 |
2,3 |
1,5 |
8,4 |
3,4 |
2,2 |
12 |
4,8 |
3,2 |
14 |
5,7 |
3,8 |
||||||||||
700 x 150 |
1 |
110 |
41 |
15 |
6 |
4 |
165 |
93 |
23 |
9 |
6 |
240 |
196 |
33 |
13 |
8,8 |
290 |
286 |
40 |
16 |
11 |
|
2 |
6 |
2,4 |
1,6 |
9 |
3,6 |
2,4 |
13 |
5,3 |
3,5 |
16 |
6,4 |
4,2 |
||||||||||
800 x 150 |
1 |
130 |
42 |
17 |
6,6 |
4,4 |
190 |
90 |
24 |
9,7 |
6,4 |
280 |
196 |
36 |
14 |
9,5 |
340 |
289 |
43 |
17 |
12 |
|
2 |
6,6 |
2,6 |
1,8 |
9,7 |
3,9 |
2,6 |
14 |
5,7 |
3,8 |
17 |
6,9 |
4,6 |
||||||||||
300 x 200 |
1 |
40 |
49 |
9,6 |
3,8 |
2,6 |
60 |
110 |
14 |
5,8 |
3,8 |
85 |
221 |
20 |
8,2 |
5,5 |
95 |
276 |
23 |
9,1 |
6,1 |
|
2 |
3,8 |
1,5 |
1 |
5,8 |
2,3 |
1,5 |
8,2 |
3,3 |
2,2 |
9,1 |
3,7 |
2,4 |
||||||||||
400 x 200 |
1 |
55 |
41 |
11 |
4,2 |
2,8 |
90 |
110 |
17 |
6,9 |
4,6 |
125 |
213 |
24 |
9,6 |
6,4 |
140 |
267 |
27 |
11 |
7,1 |
|
2 |
4,2 |
1,7 |
1,1 |
6,9 |
2,8 |
1,8 |
9,6 |
3,8 |
2,5 |
11 |
4,3 |
2,9 |
||||||||||
500 x 200 |
1 |
75 |
43 |
13 |
5 |
3,3 |
115 |
101 |
19 |
7,7 |
5,1 |
165 |
208 |
28 |
11 |
7,3 |
190 |
276 |
32 |
13 |
8,4 |
|
2 |
5 |
2 |
1,3 |
7,7 |
3,1 |
2 |
11 |
4,4 |
2,9 |
13 |
5,1 |
3,4 |
||||||||||
600 x 200 |
1 |
95 |
44 |
14 |
5,7 |
3,8 |
140 |
96 |
21 |
8,4 |
5,6 |
200 |
196 |
30 |
12 |
8 |
240 |
282 |
36 |
14 |
9,6 |
|
2 |
5,7 |
2,3 |
1,5 |
8,4 |
3,4 |
2,2 |
12 |
4,8 |
3,2 |
14 |
5,7 |
3,8 |
||||||||||
700 x 200 |
1 |
110 |
41 |
15 |
6 |
4 |
165 |
93 |
23 |
9 |
6 |
240 |
196 |
33 |
13 |
8,8 |
290 |
286 |
40 |
16 |
11 |
|
2 |
6 |
2,4 |
1,6 |
9 |
3,6 |
2,4 |
13 |
5,3 |
3,5 |
16 |
6,4 |
4,2 |
||||||||||
800 x 200 |
1 |
130 |
42 |
17 |
6,6 |
4,4 |
190 |
90 |
24 |
9,7 |
6,4 |
280 |
196 |
36 |
14 |
9,5 |
340 |
289 |
43 |
17 |
12 |
|
2 |
6,6 |
2,6 |
1,8 |
9,7 |
3,9 |
2,6 |
14 |
5,7 |
3,8 |
17 |
6,9 |
4,6 |
||||||||||
Двухрядные |
||||||||||||||||||||||
300 x 300 |
1 |
75 |
43 |
13 |
5 |
3,3 |
115 |
101 |
19 |
7,7 |
5,1 |
165 |
208 |
28 |
11 |
7,3 |
190 |
276 |
32 |
13 |
8,4 |
|
2 |
5 |
2 |
1,3 |
7,7 |
3,1 |
2 |
11 |
4,4 |
2,9 |
13 |
5,1 |
3,4 |
||||||||||
400 x 300 |
1 |
110 |
41 |
15 |
6 |
4 |
165 |
93 |
23 |
9 |
6 |
240 |
196 |
33 |
13 |
8,8 |
290 |
286 |
40 |
16 |
11 |
|
2 |
6 |
2,4 |
1,6 |
9 |
3,6 |
2,4 |
13 |
5,3 |
3,5 |
16 |
6,4 |
4,2 |
||||||||||
500 x 300 |
1 |
145 |
40 |
17 |
6,8 |
4,6 |
210 |
84 |
25 |
9,9 |
6,6 |
320 |
196 |
38 |
15 |
10 |
380 |
276 |
45 |
18 |
12 |
|
2 |
6,8 |
2,7 |
1,8 |
9,9 |
4 |
2,6 |
15 |
6 |
4 |
18 |
7,2 |
4,8 |
||||||||||
600 x 300 |
1 |
180 |
40 |
19 |
7,6 |
5,1 |
265 |
86 |
28 |
11 |
7,5 |
380 |
177 |
40 |
16 |
11 |
460 |
259 |
49 |
20 |
13 |
|
2 |
7,6 |
3 |
2 |
11 |
4,5 |
3 |
16 |
6,4 |
4,3 |
20 |
7,8 |
5,2 |
||||||||||
700 x 300 |
1 |
200 |
34 |
19 |
7,7 |
5,2 |
310 |
82 |
30 |
12 |
8 |
450 |
172 |
44 |
17 |
12 |
540 |
248 |
52 |
21 |
14 |
|
2 |
7,7 |
3,1 |
2,1 |
12 |
4,8 |
3,2 |
17 |
7 |
4,6 |
21 |
8,4 |
5,6 |
||||||||||
800 x 300 |
1 |
230 |
33 |
21 |
8,2 |
5,5 |
350 |
77 |
31 |
13 |
8,3 |
530 |
176 |
47 |
19 |
13 |
620 |
240 |
55 |
22 |
15 |
|
2 |
8,2 |
3,3 |
2,2 |
13 |
5 |
3,3 |
19 |
7,6 |
5,1 |
22 |
8,9 |
5,9 |
||||||||||
1000 x 300 |
1 |
280 |
30 |
22 |
8,8 |
5,9 |
430 |
70 |
34 |
14 |
9 |
640 |
155 |
50 |
20 |
13 |
760 |
218 |
60 |
24 |
16 |
|
2 |
8,8 |
3,5 |
2,4 |
14 |
5,4 |
3,6 |
20 |
8,1 |
5,4 |
24 |
9,6 |
6,4 |
||||||||||
|
При установке регулятора расхода в воздухораспределителях 2ВПСР данные таблицы корректируются:
Значение коэффициента К
% открытия регулятора расхода |
100% β=0° |
70% β=45° |
50% β=60° |
|
K |
1,1 |
1,7 |
3,5 |
