Сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР

Сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР

Круглые сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР предназначены для подачи воздуха через системы кондиционирования и вентиляции воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными - в помещениях, где требуется подавать воздух на большие расстояния. Воздухораспределитель 1ВПСР дополнительно оснащаются регулятором расхода воздуха. Монтаж - в верхней зоне помещений в горизонтальном положении. Диаметр сопловые панельные воздухораспределители Арктос 1ВКC, 1ВКCР – от 315 мм до 595 мм.

Добавить в список предзаказа ?

Общая характеристика

Сопловый панельный воздухораспределитель Арктос 1ВКС, 1ВКСР состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.

При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

Панельные воздухораспределители Арктос 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Сопловые панельные воздухораспределители Арктос 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.

Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

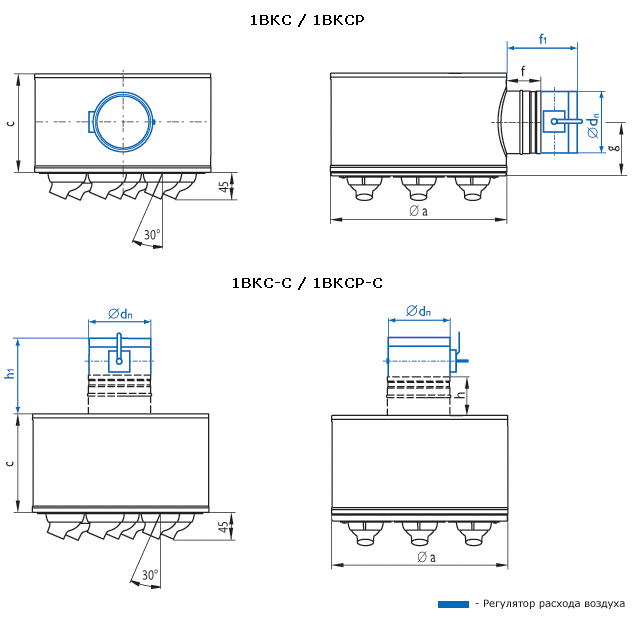

Технический рисунок

Сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР - технический рисунок

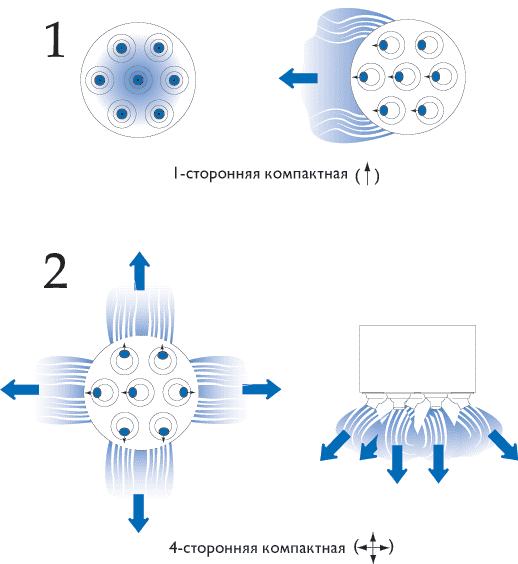

Виды приточной струи панельных воздухораспределителей Арктос 1ВКC, 1ВКCР

Схемы поворота сопловых ячеек, при формировании различных видов приточных струй

Сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР - вид струи

Размеры и модели панельных воздухораспределителей Арктос 1ВКС, 1ВКСР

Размер
Øа, мм

F0
м2

Ødn
мм

c1
мм

g,
мм

f,
мм

f1
мм

h,
мм

h1
мм

Вес, кг

1ВКС

1ВКСР

1ВКС / 1ВКСР

315

0,0043

124

200

100

100

190

3

3,6

450

0,0087

199

265

133

100

190

5,2

6

595

0,0143

249

315

158

100

190

9,7

10,8

1ВКС-С / 1ВКСР-С

315

0,0043

124

200

88

190

3

3,6

450

0,0087

199

200

88

190

4,6

5,5

595

0,0143

249

200

88

190

8,2

9,3

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 1ВКС, 1ВКСР

Данные для подбора панельных воздухораспределителей 1ВКС, 1ВКСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя, 2 – в разные стороны под углом 30° к оси)

Размер аxb, мм

Вид струи

LWA20дБ (А)

LWA=35дБ (А)

LWA=45дБ (А)

LWA=50дБ (А)



Lo, м3

Рп, Па

дально-бойность, м  при Vx, м/с

Lo, м3

Рп, Па

дально-бойность, м  при Vx, м/с

Lo, м3

Рп, Па

дально-бойность, м  при Vx, м/с

Lo, м3

Рп, Па

дально-бойность, м  при Vx, м/с




0,2

0,5

0,75

0,2

0,5

0,75

0,2

0,5

0,75

0,2

0,5

0,75



315

1

80

16

10,0

4,1

2,7

120

36

15,0

6,1

4,1

200

100

25,0

10,0

6,8

270

182

34,0

14,0

9,1



2

4,1

1,6

1,1

6,1

2,4

1,6

10,0

4,1

2,7

14,0

5,5

3,7



450

1

180

20

16,0

6,4

4,3

250

39

22,0

8,9

6,0

450

127

40,0

16,0

11,0

560

196

50,0

20,0

13,0



2

6,4

2,6

1,7

8,9

3,6

2,4

16,0

6,4

4,3

20,0

8,0

5,3



595

1

300

21

21,0

8,4

5,6

400

37

28,0

11,0

7,4

730

123

51,0

20,0

14,0

900

188

63,0

25,0

17,0



2

8,4

3,3

2,2

11,0

4,5

3,0

20,0

8,1

5,4

25,0

10,0

6,7



При установке регулятора расхода в воздухораспределителях 1ВКСР данные таблицы корректируются:

Сопловые панельные воздухораспределители Арктос 1ВКС, 1ВКСР - формула

Значение коэффициента К

% открытия регулятора расхода

100%  β=0°

70% β=45°

50%  β=60°





K

1,1

1,7

3,5
