Шумоглушитель Systemair LDR 60-30 для прямоугольных воздуховодов

Шумоглушитель Systemair LDR 60-30 для прямоугольных воздуховодов

Добавить в список предзаказа ?

Основная информация

Шумоглушитель LDR, легко устанавливается в прямоугольных воздуховодах до или после канальных вентиляторов KE, KT, RS и RSI; и эффективно снижает уровень шума в воздуховоде.



В тех случая, когда предъявляются высокие требования по уровню шума не только к воздуховоду, но и к оборудованию в целом, следует устанавливать шумоглушитель совместно со звукоизолированным вентилятором. Все шумоглушители оснащены универсальным соединением, соответствующим стандартному фланцу или профилю.



Акустические данные

Снижение уровня шума, дБ (октавные полосы частот, Гц)

  125 250 500 1k 2k 4k 8k
LDR 30-15 7 15 18 25 25 19 19
LDR 40-20 5 9 15 23 16 12 10
LDR 50-25 10 15 25 25 20 15 12
LDR 50-30 8 15 20 31 17 14 11
LDR 60-30 8 15 20 31 17 14 11
LDR 60-35 7 13 17 18 13 10 8
LDR 70-40 7 11 14 14 10 8 6
LDR 80-50 6 8 10 11 8 6 3
LDR 100-50 6 8 10 11 8 6 3



Технические характеристики

Расчет аэродинамического сопротивления шумоглушителя для
воздуховода прямоугольного сечения



Приведенные расчеты верны только в том случае, когда шумоглушитель
подсоединен к воздуховоду с обеих сторон.

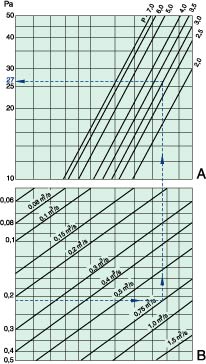

Пример. Расчет аэродинамического сопротивления для LDR 60-35 (с 3-фазным
вентилятором типа RSI 60-35) с помощью диаграммы справа.



  1. По таблице, см. ниже, определите входную площадь шумоглушителя.
  2. Двигайтесь по горизонтали вправо до пересечения с графиком расхода воздуха на диаграмме В.
  3. Поднимитесь вертикально вверх до диаграммы А и по таблице определите точное значение р.
  4. Двигаясь по горизонтали влево, определите аэродинамическое сопротивление.



В приведенном примере аэродинамическое сопротивление составляет 27 Па.





Площадь, м2 P
LDR 30-15 0.045 3.5
LDR 40-20 0.08 3.6
LDR 50-25 0.125 3.7
LDR 50-30 0.15 3.3
LDR 60-30 0.18 3.3
LDR 60-35 0.21 3.0
LDR 70-40 0.28 3.1
LDR 80-50 0.40 3.6
LDR 100-50 0.50 3.6

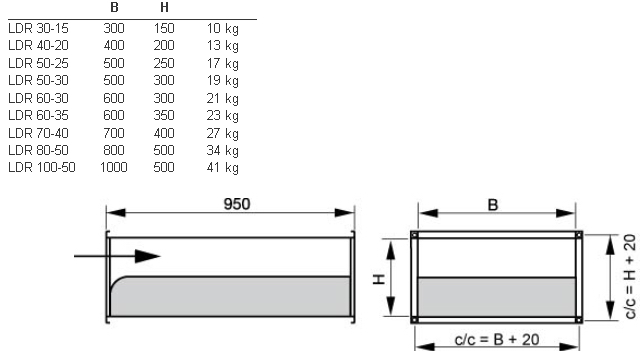

Размеры
