Шумоглушители для круглых воздуховодов Арктос CSU 100, 125, 160, 200, 250, 315, 355, 400, 500, 630
Круглые шумоглушители Арктос CSU 100, 125, 160, 200, 250, 315, 355, 400, 500, 630 предназначены для снижения аэpодинамического шума в воздуховодах круглого сечения. Диаметр – от 100 до 630 мм, длина – от 430 до 1330 мм. Они разработаны для монтажа в ограниченном пространстве, когда нет возможности разместить все вентиляционное оборудование в линию. Шумоглушители Арктос CSU устанавливаются независимо от направления движения воздуха
Общая характеристика
Корпус шумоглушителя Арктос CSU выполнен изогнутым под углом 90° и изготовлен из оцинкованной стали. Внутри корпуса находится слой звукопоглощающего материала из минерального волокна.

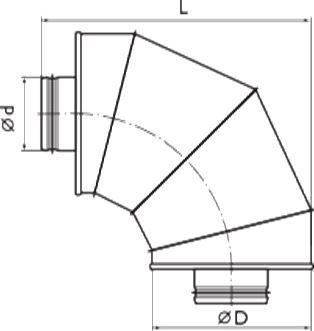

Технические характеристики и размеры
|
Модель |
Размеры, мм |
Вес |
Шумоподавление (дБ) на средних частотах (Гц) |
|||||||||
|
Ød |
ØD |
L |
кг |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
CSU 100 |
98 |
200 |
430 |
3,4 |
1 |
3 |
10 |
20 |
34 |
39 |
42 |
31 |
|
CSU 125 |
123 |
225 |
470 |
4,0 |
1 |
3 |
7 |
15 |
28 |
33 |
35 |
28 |
|
CSU 160 |
158 |
280 |
550 |
5,7 |
1 |
3 |
9 |
17 |
33 |
31 |
30 |
26 |
|
CSU 200 |
198 |
300 |
580 |
6,6 |
2 |
3 |
8 |
13 |
30 |
25 |
24 |
21 |
|
CSU 250 |
248 |
355 |
665 |
8,8 |
1 |
3 |
8 |
18 |
31 |
24 |
25 |
21 |
|
CSU 315 |
313 |
450 |
805 |
13,7 |
2 |
6 |
10 |
18 |
29 |
25 |
21 |
20 |
|
CSU 355 |
353 |
450 |
805 |
13,9 |
1 |
2 |
6 |
13 |
25 |
20 |
20 |
19 |
|
CSU 400 |
398 |
500 |
880 |
16,7 |
1 |
2 |
7 |
14 |
21 |
19 |
21 |
16 |
|
CSU 500 |
498 |
630 |
1075 |
25,0 |
1 |
3 |
9 |
24 |
19 |
21 |
22 |
19 |
|
CSU 630 |
628 |
800 |
1330 |
44,1 |
2 |
4 |
11 |
22 |
18 |
21 |
20 |
18 |

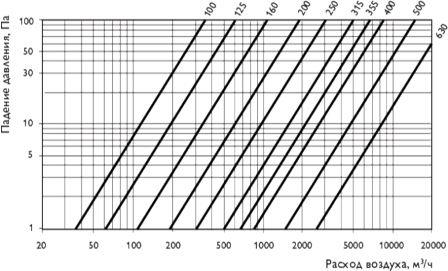

Аэродинамические характеристики круглых шумоглушителей CSU длиной 600 мм
