Шумоглушители для круглых воздуховодов Арктос CSA 100/600, 100/900, 125/600, 125/900, 160/600, 160/900, 200/600, 200/900, 250/600, 250/900, 315/600, 315/900, 400/600, 400/900
Круглые шумоглушители Арктос CSA 100/600, 100/900, 125/600, 125/900, 160/600, 160/900, 200/600, 200/900, 250/600, 250/900, 315/600, 315/900, 400/600, 400/900 предназначены для поглощения шума туpбулентных завихрений и аэродинамического шума в круглых каналах. Диаметр – от 100 до 400 мм, длина – от 600 до 900 мм. Глушитель устанавливается независимо от направления движения воздуха с помощью хомутов. Шумоглушители CSA изготавливаются из оцинкованной стали с поглощающим материалом из минерального волокна. Падение давления на шумоглушителе рассчитывается как для участка воздуховода того же размера

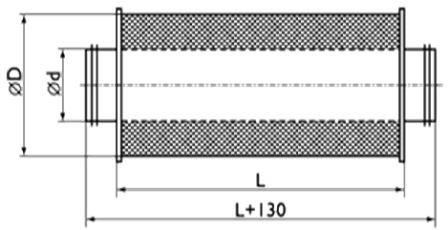

Технические характеристики и размеры: шумоглушитель CSA
|
Тип шумоглушителя |
Размеры, мм |
Вес, кг |
Шумопоглощение (дБ) на средних частотах (Гц) |
|||||||||
|
Ød |
ØD |
L |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
CSA 100/600 |
100 |
200 |
600 |
3,3 |
3 |
5 |
12 |
20 |
28 |
31 |
31 |
24 |
|
CSA 100/900 |
100 |
200 |
900 |
5 |
4 |
7 |
13 |
26 |
32 |
35 |
36 |
27 |
|
CSA 125/600 |
125 |
224 |
600 |
4 |
3 |
6 |
7 |
17 |
27 |
32 |
29 |
23 |
|
CSA 125/900 |
125 |
224 |
900 |
6 |
4 |
7 |
13 |
28 |
35 |
38 |
34 |
26 |
|
CSA 160/600 |
160 |
280 |
600 |
5,1 |
1 |
2 |
11 |
22 |
26 |
34 |
27 |
21 |
|
CSA 160/900 |
160 |
280 |
900 |
7,7 |
1 |
5 |
13 |
24 |
36 |
38 |
30 |
25 |
|
CSA 200/600 |
200 |
315 |
600 |
6,3 |
2 |
4 |
8 |
14 |
18 |
26 |
23 |
19 |
|
CSA 200/900 |
200 |
315 |
900 |
9,5 |
4 |
6 |
8 |
20 |
30 |
32 |
28 |
24 |
|
CSA 250/600 |
250 |
355 |
600 |
7,8 |
4 |
6 |
7 |
12 |
20 |
23 |
19 |
18 |
|
CSA 250/900 |
250 |
355 |
900 |
11,7 |
4 |
7 |
8 |
19 |
33 |
33 |
25 |
21 |
|
CSA 315/600 |
315 |
500 |
600 |
11 |
1 |
9 |
10 |
20 |
22 |
19 |
14 |
15 |
|
CSA 315/900 |
315 |
500 |
900 |
16,5 |
1 |
10 |
13 |
26 |
32 |
23 |
21 |
19 |
|
CSA 400/600 |
400 |
600 |
600 |
17,1 |
- |
9 |
10 |
18 |
16 |
14 |
12 |
12 |
|
CSA 400/900 |
400 |
600 |
900 |
23,3 |
- |
9 |
15 |
28 |
23 |
19 |
18 |
14 |

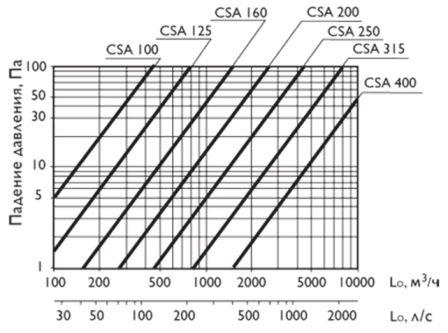

Аэродинамические характеристики круглых шумоглушителей СSA длиной 900 мм
