Щелевые решетки Сезон ЛД
Щелевые линейные диффузоры Сезон ЛД используются для подачи воздуха через системы вентиляции и кондиционирования и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля с числом щелей от 1 до 6. Роль регулирования расхода воздуха выполняют подвижные перфорированные пластины. Минимальный размер по горизонтали решеток Сезон ЛД – 250 мм, максимальный – 2000 мм, с шагом 1 мм.
Общая характеристика
Для диффузоров Сезон ЛД предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Стандартный цвет покрытия решетки Сезон ЛД белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Поворотные жалюзи и перфорация окрашивается в черный цвет. В качестве защитно-декоративного покрытия порошковая полиэфирная краска.
Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ЛД при заказе (все размеры, в мм):
ПРИМЕР:
1) ЛД 1000/2 RAL9010 – 2-хщелевой линейный диффузор длинной секции 1000 мм, цвет диффузора по каталогу – RAL9010.
2) ЛД 500/3 – 3-хщелевой линейный диффузор длинной секции 500 мм без поворотных жалюзи и подвижных пластин цвет диффузора по каталогу – RAL9016 (стандартный цвет в заказе не указывается)

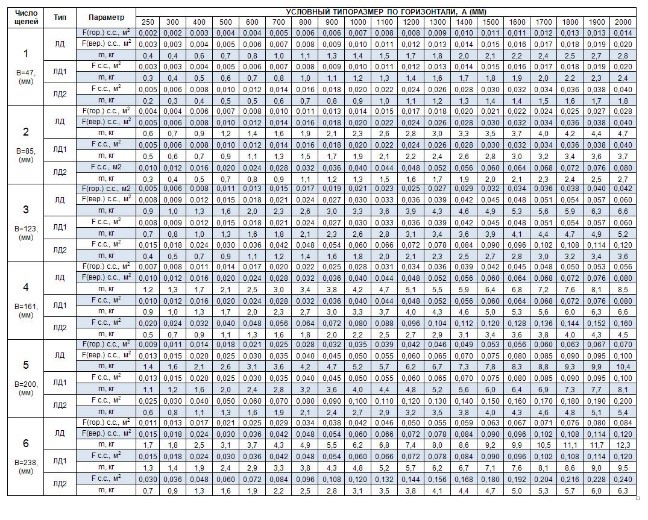

Стандартные типоразмеры
Стандартные типоразмеры, площадь свободного сечения (FС.С.) и теоретическая масса (m) линейных диффузоров Сезон ЛД

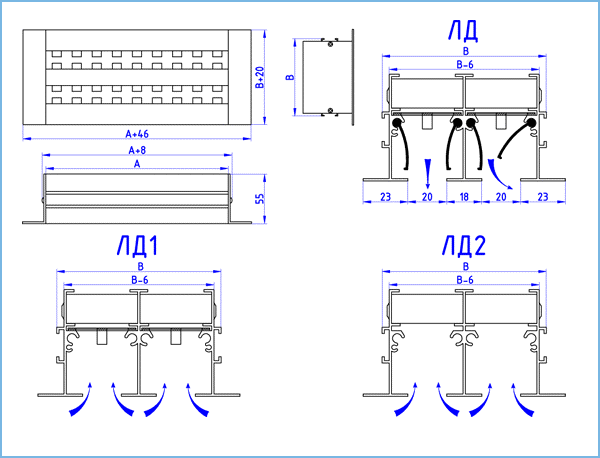

Посадочные размеры и сечение профиля

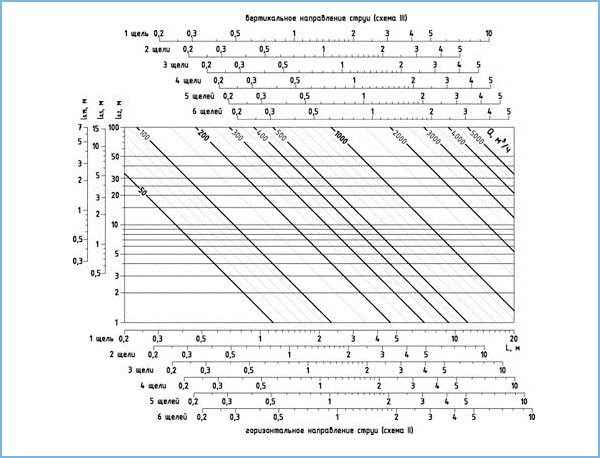

Диаграмма быстрого подбора линейного диффузора Сезон ЛД

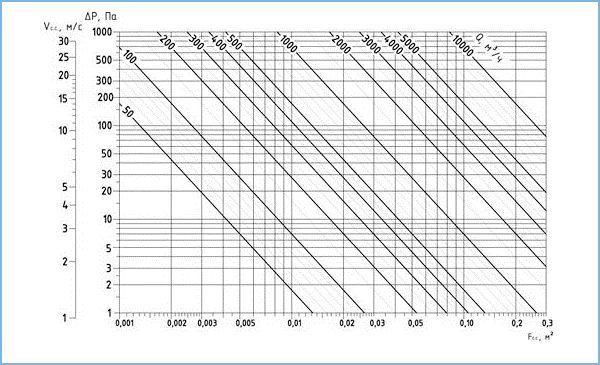

Зависимость падения давления
