Решетки для установки на воздуховоды и строительные проемы без углубления Сезон ВР-НН
Накладные решетка Сезон ВР-НН изготовлены из алюминиевого профиля в виде рамки из плоского уголка и жестко закрепленных в ней жалюзи Z-образной формы. Решетки используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа на воздуховоды или строительные проемы без углубления внутрь проема (клапаны дымоудаления и т.д.) помещений различных типов и назначений. При этом крепление вентрешеток производится непосредственно на стену (перегородку). Минимальный размер решеток Сезон ВР-НН – 100х100 мм, максимальный – 1000х1000 мм, с минимальным шагом 1 мм.
Общая характеристика

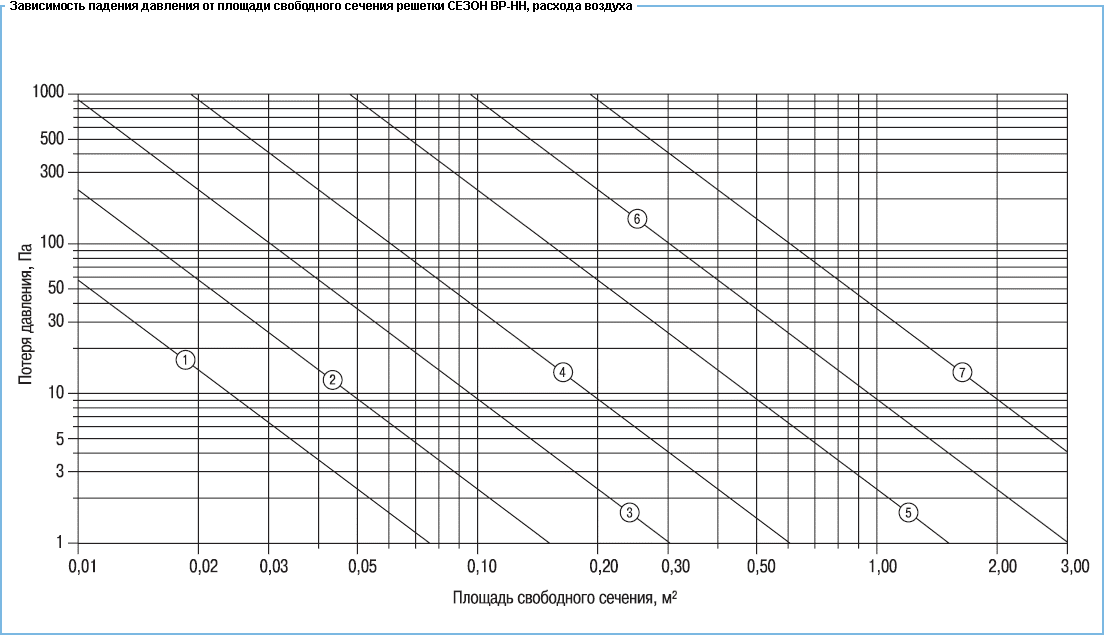

Параметры решетки Сезон ВР-НН аналогичны параметрам решетки Сезон ВР-Н3.
Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные.
Стандартный цвет покрытия решеток Сезон ВР-НН — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Условные обозначения для заказа

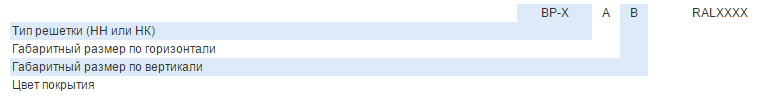

Условное обозначение вентиляционной решетки Сезон ВР-НН при заказе (все размеры габаритные, в мм):
ПРИМЕР:
ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с
габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.
Стандартные типоразмеры

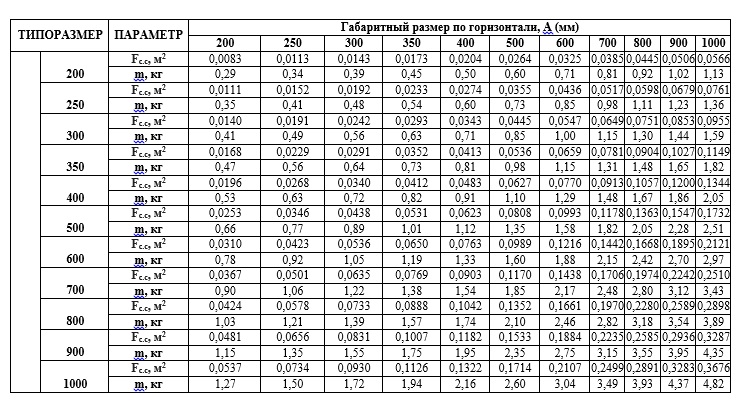

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-НН

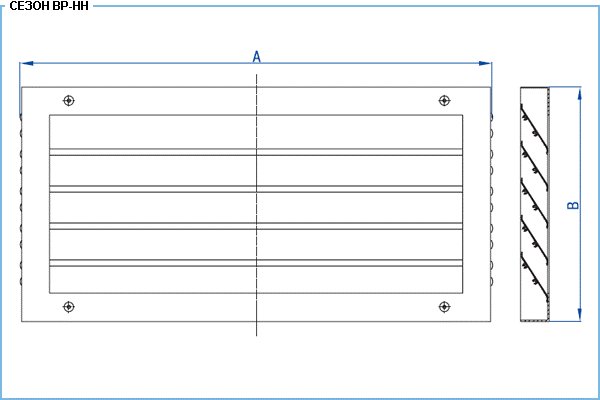

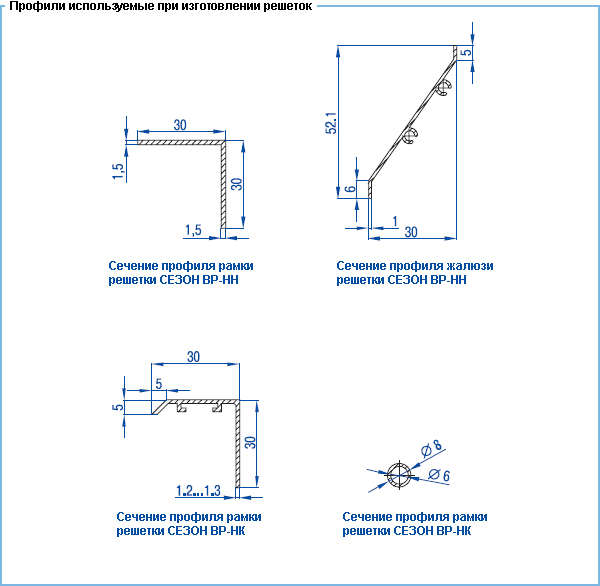

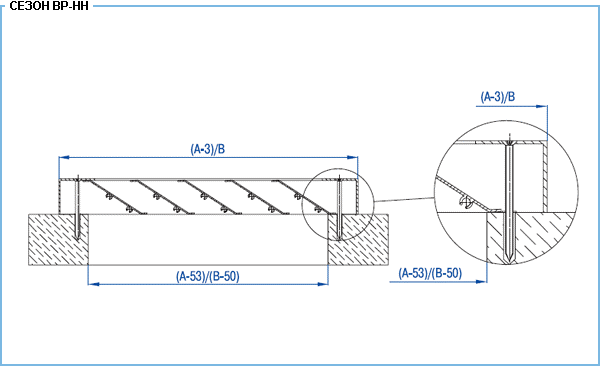

Посадочные размеры и сечение профиля
