Решетки для установки в воздуховоды и строительные проемы Сезон ВР-Н3
Наружные решетки Сезон ВР-Н3 с горизонтальным расположением нерегулируемых жалюзи используются в системах приточно-вытяжной вентиляции и кондиционирования и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 35° к лицевой стороне изделия горизонтально расположенных Z-образных жалюзи. Минимальный размер решеток Сезон ВР-Н3 – 100х100 мм, максимальный – 2000х1000 мм.
Общая характеристика

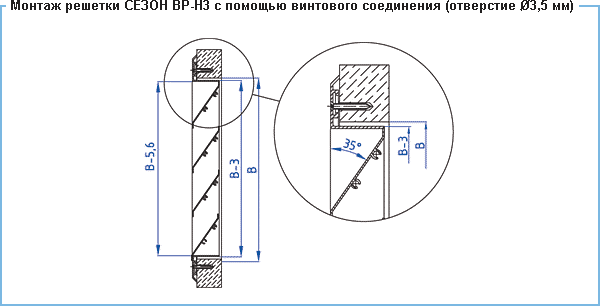

Конструкция решетки Сезон ВР-Н3 предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Для усиления конструкции крупногабаритных решеток и упрочнения жалюзи с внутренней стороны устанавливается перемычка из алюминиевой полосы 12×2.
Для решеток Сезон ВР-Н3 предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением воздуховода круглого либо прямоугольного сечения.
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).
Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ВР-Н3 при заказе (все размеры в мм):
ПРИМЕР:
ВР-Н3 300х150 RAL9010 — вентиляционная решетка с нерегулируемыми горизонтально
расположенными жалюзи для установки в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.

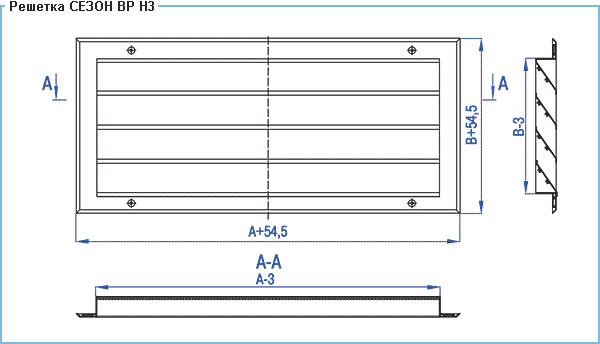

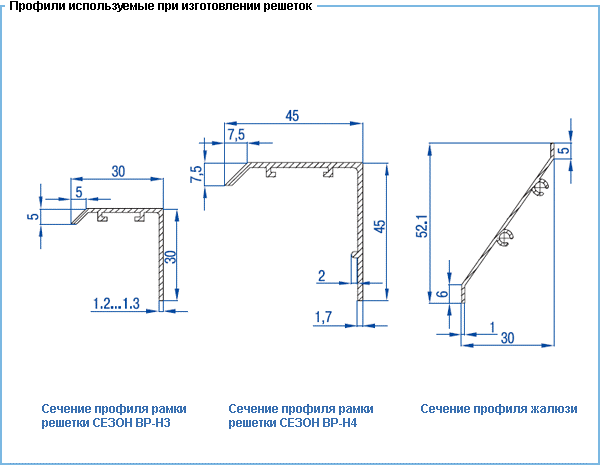

Посадочные размеры и сечение профиля
