Решетки для установки в воздуховоды и строительные проемы Сезон ВР-К

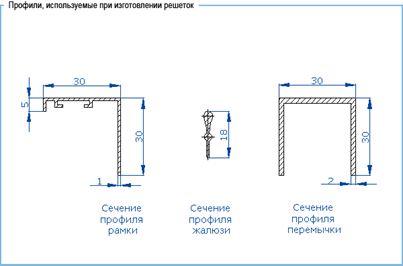

Решетки Сезон ВР-К с горизонтальным расположением индивидуально регулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Коэффициент свободного сечения решетки СЕЗОН ВР-К - 0,81. Минимальный размер – 100х100 мм, максимальный – 2000х500 мм, с минимальным шагом 1 мм.
Общая характеристика
Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600×600 мм.
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).
Для решеток СЕЗОН ВР-К предусмотрена возможность оснащения клапаном расхода воздуха (КРВ-1) и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
В отличие от решеток СЕЗОН ВР-Г, изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки СЕЗОН ВР-К обеспечивает улучшенные аэродинамические параметры изделия.
Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ВР-К при заказе (все размеры, в мм):
ПРИМЕР:
1) ВР-К 300×150 с КРВ-1 RAL9010 — вентиляционная решетка с индивидуально регулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха, цвет решетки по каталогу — RAL9010;
2) ВР-К 300×150 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

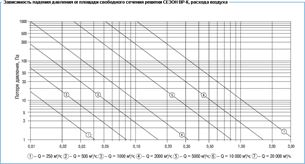

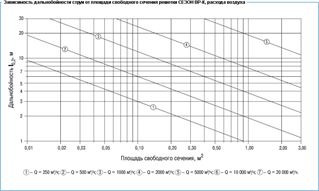

Значение коэффициента Кр
Значение коэффициента Кр при различных значениях угла β
β, град |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
Кр |
0,8 |
0,77 |
0,69 |
0,57 |
0,4 |
0,21 |
0 |
Примечания:
1 Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
2 Площади свободных сечений даны для полностью открытых жалюзи (угол наклона жалюзи α= 0°). При угле наклона, отличном от 0°, приведенные в таблице 1 данные следует умножать на cos α. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр.
