Решетки для установки в воздуховоды и строительные проемы Сезон ВР-ГНМ2
Решетка Сезон ВР-ГНМ2 с горизонтальным расположением нерегулируемых жалюзи устанавливается в системах кондиционирования и приточно-вытяжной вентиляции и предназначен для монтажа в строительных проймах и воздуховодах. Решетки Сезон ВР-ГНМ1 характеризируются двухсторонней раздачей воздуха с углом отклонения 15º от нормали. Минимальный размер решеток – 200х100 мм, максимальный – 1000х500 мм.
Общая характеристика
Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90º. к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.
Конструкция решетки Сезон ВР-ГНМ2 предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки) так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х500 мм.
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия – белый RAL 9016 в заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).
Определяющим размером для решеток серии Сезон ВР-ГНМ2 является размер строительного проема.
Условные обозначения для заказа

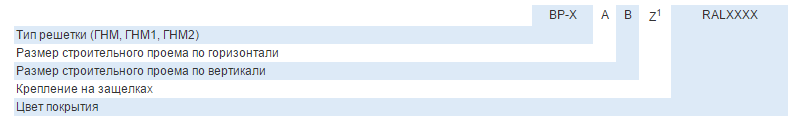

Условное обозначение вентиляционной решетки Сезон ВР-ГНМ2 при заказе (все размеры посадочные, в мм):
- Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
ПРИМЕР:
1) ВР-ГНМ2 500х150 RAL9010 – вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90º к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010;
2) ВР-ГНМ2 500х150 (Z) – вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90º к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, скрытое крепление на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).
Стандартные типоразмеры

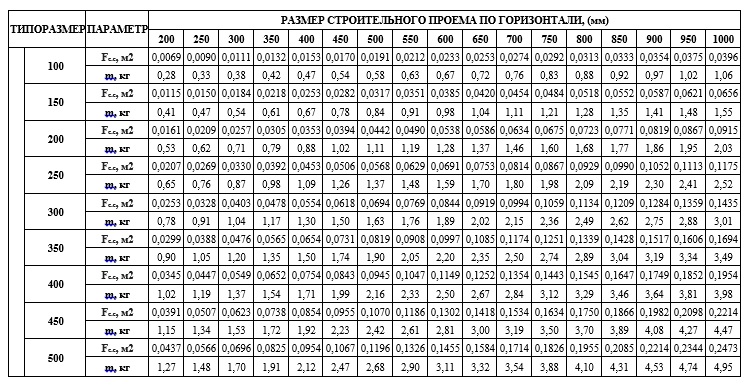

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-ГНМ2
Посадочные размеры и сечение профиля
Монтаж и присоединение решеток Сезон ВР-ГНМ2

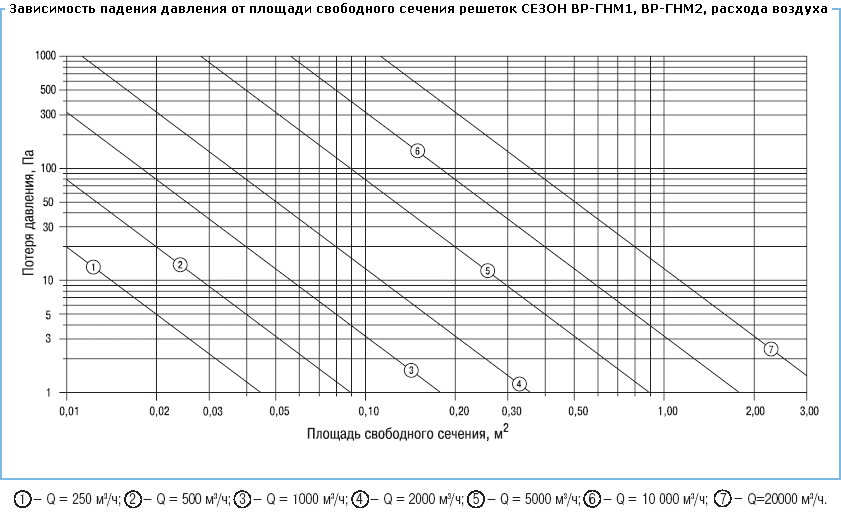

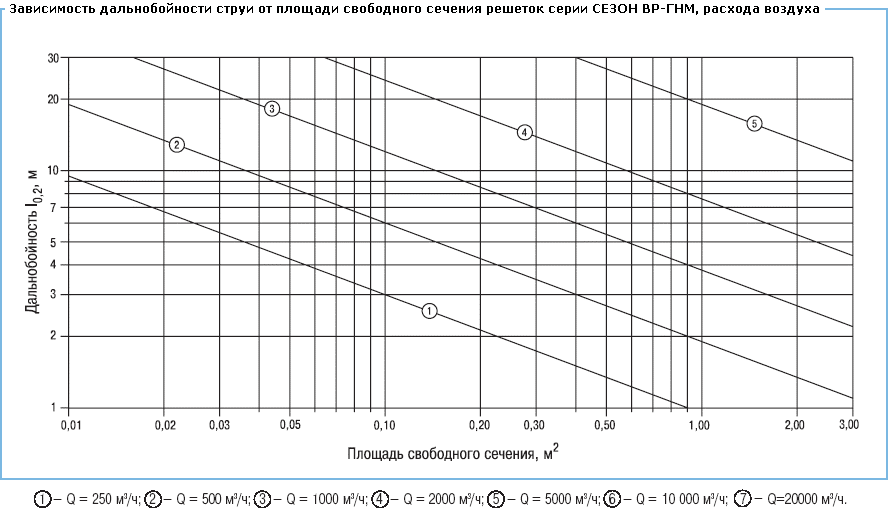

Диаграмма падения давления
Данный график приведен для случая установки решетки Сезон ВР-ГНМ2 в приточном воздуховоде. При установке в вытяжном воздуховоде полученное по графику значение необходимо умножить на коэффициент k1=2,4¹.
