Решетки для установки в воздуховоды и строительные проемы Сезон ВР-ГНМ

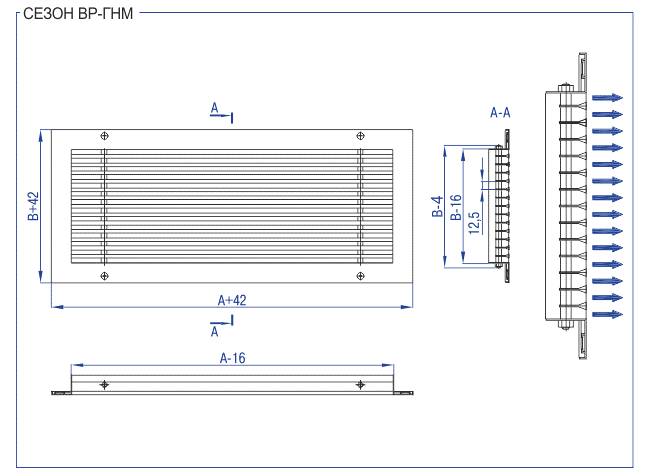

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90º. к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.

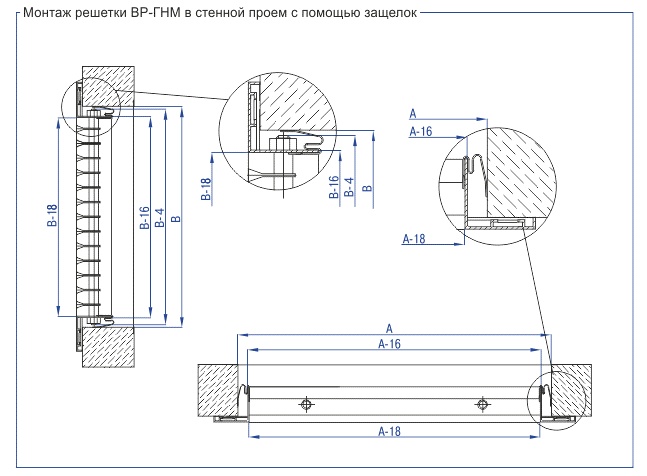

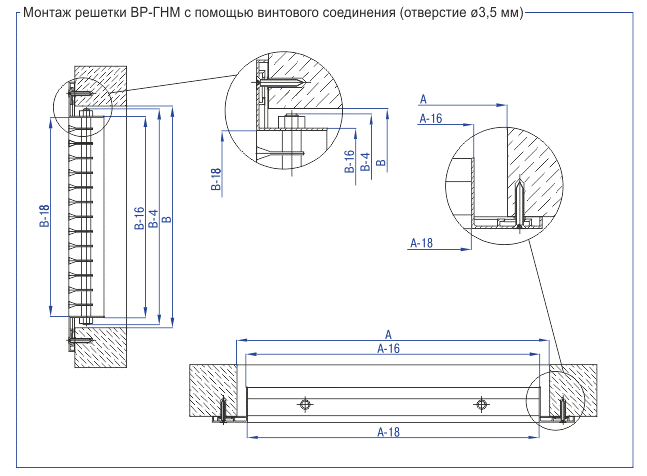

Конструкция решетки Сезон ВР-ГНМ предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки) так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х500 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия – белый RAL 9016 в заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Определяющим размером для решеток серии Сезон ВР-ГНМ является размер строительного проема.

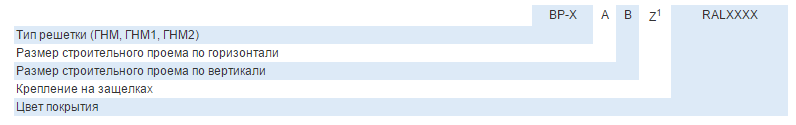

Условное обозначение вентиляционной решетки Сезон ВР-ГНМ при заказе (все размеры посадочные, в мм):

1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

ПРИМЕР:

1) ВР-ГНМ 500х150 RAL9010 – вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90º к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010;

2) ВР-ГНМ 500х150 (Z) – вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90º к лицевой поверхности в строительный проем размерами 500 мм по горизонтали и 150 мм по вертикали, скрытое крепление на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).

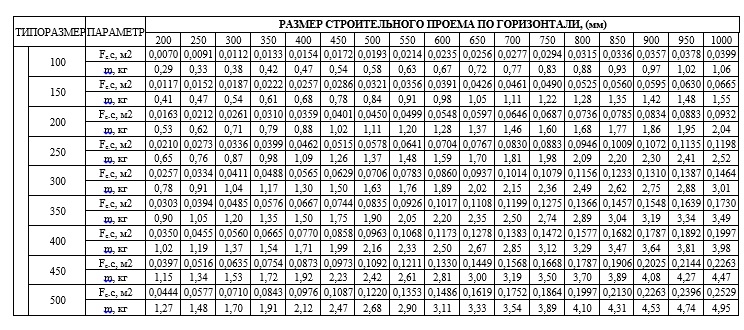

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-ГНМ

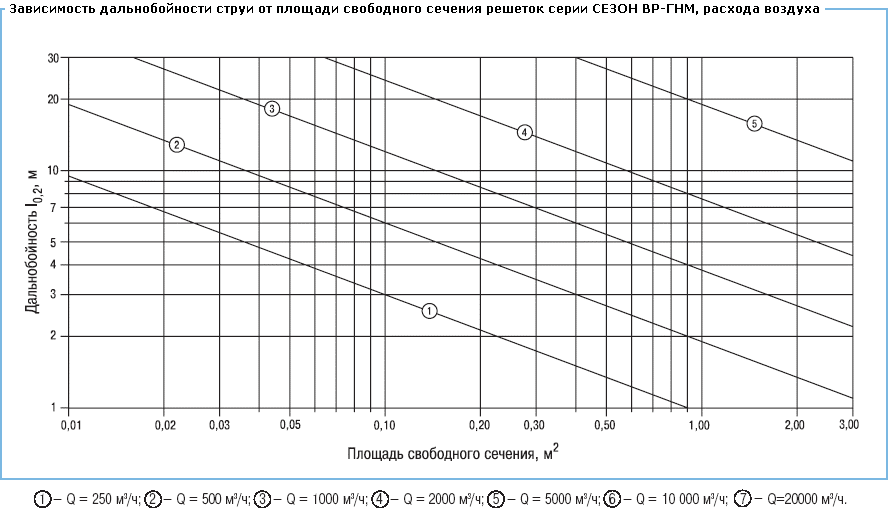

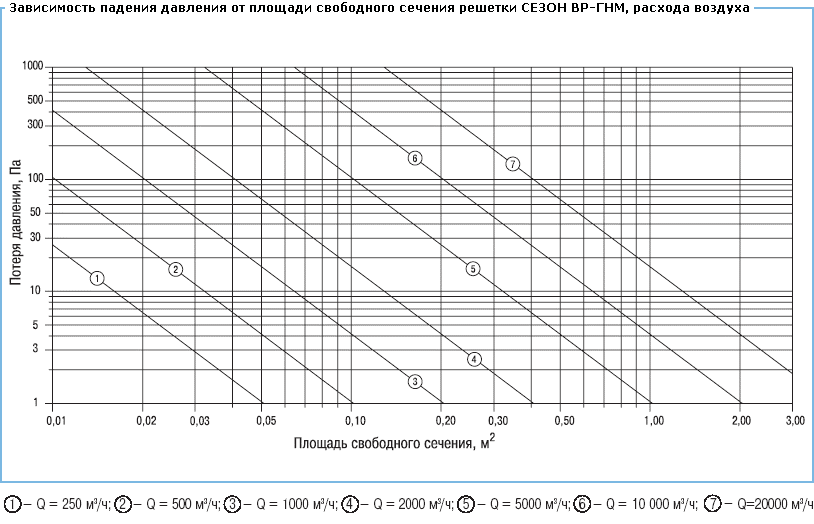

Данный график приведен для случая установки решетки Сезон ВР-ГНМ в приточном воздуховоде. При установке в вытяжном воздуховоде полученное по графику значение необходимо умножить на коэффициент k1=3¹.
