Решетки для установки в воздуховоды и строительные проемы Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8
Решетка Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8 с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Рамка решетки имеет Г-образную форму (лицевая поверхность выполнена во взаимно перпендикулярных плоскостях). Такая конструкция позволяет устанавливать данные решетки в сплошные строительные проемы, участки которых располагаются во взаимно перпендикулярных плоскостях (например, при расположении сплошного вентиляционного канала по периметру помещения). Минимальный размер решеток Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8 – 300х100 мм, максимальный – 300х500 мм.
Общая характеристика
Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.
Каждая решетка из серии СЕЗОН ВР-ГН может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера.
Варианты установки — настенное и потолочное расположение.
Конструкция решетки Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8 предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).
Условные обозначения для заказа

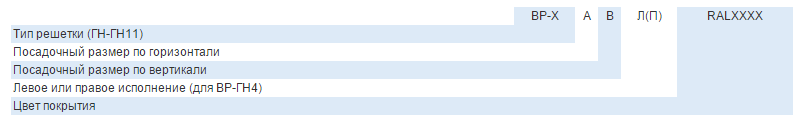

Условное обозначение вентиляционной решетки Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8 при заказе (все размеры посадочные, в мм):
ПРИМЕР: ВР-ГН 500×150 RAL9010 — вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90° к лицевой поверхности и посадочными размерами: 500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9010.
Стандартные размеры
Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-ГН6, ВР-ГН7, ВР-ГН8
|
ТИПОРАЗМЕР |
ПАРАМЕТР |
ПОСАДОЧНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ, А (мм) |
|
|
300 |
|||
|
100 |
Fc.c, м2 |
0,0394 |
|
|
m, кг |
0,83 |
||
|
150 |
Fc.c, м2 |
0,0619 |
|
|
m, кг |
1,16 |
||
|
200 |
Fc.c, м2 |
0,0844 |
|
|
m, кг |
1,49 |
||
|
250 |
Fc.c, м2 |
0,1069 |
|
|
m, кг |
1,82 |
||
|
300 |
Fc.c, м2 |
0,1294 |
|
|
m, кг |
2,15 |
||
|
350 |
Fc.c, м2 |
0,1520 |
|
|
m, кг |
2,48 |
||
|
400 |
Fc.c, м2 |
0,1745 |
|
|
m, кг |
2,81 |
||
|
450 |
Fc.c, м2 |
0,1970 |
|
|
m, кг |
3,14 |
||
|
500 |
Fc.c, м2 |
0,2195 |
|
|
m, кг |
3,47 |
||

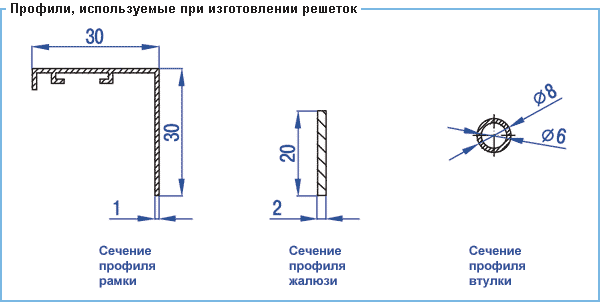

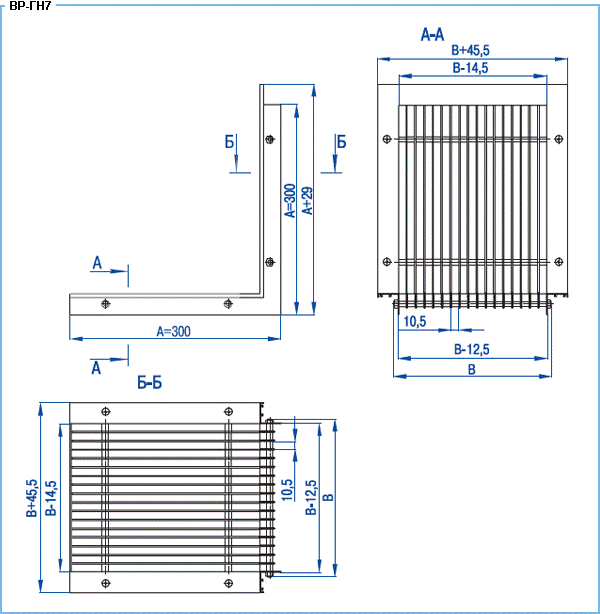

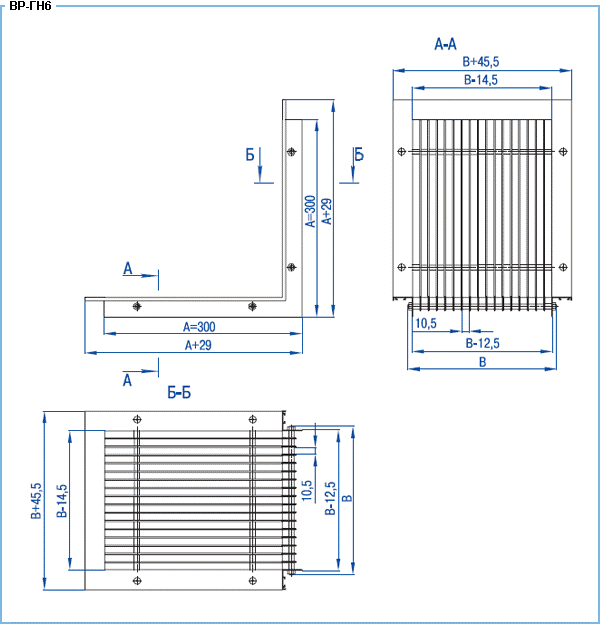

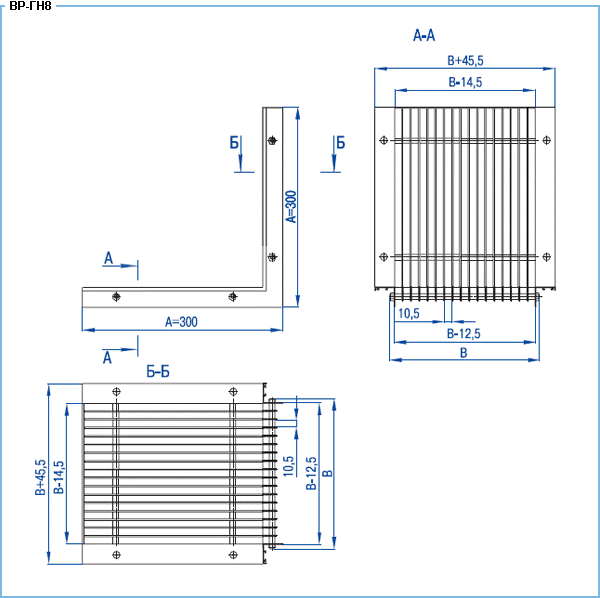

Посадочные размеры и сечение профиля

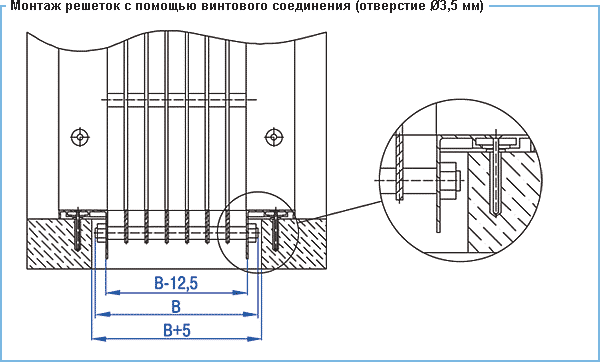

Монтаж и присоединение решеток Сезон ВР-ГН6, ГН7, ГН8

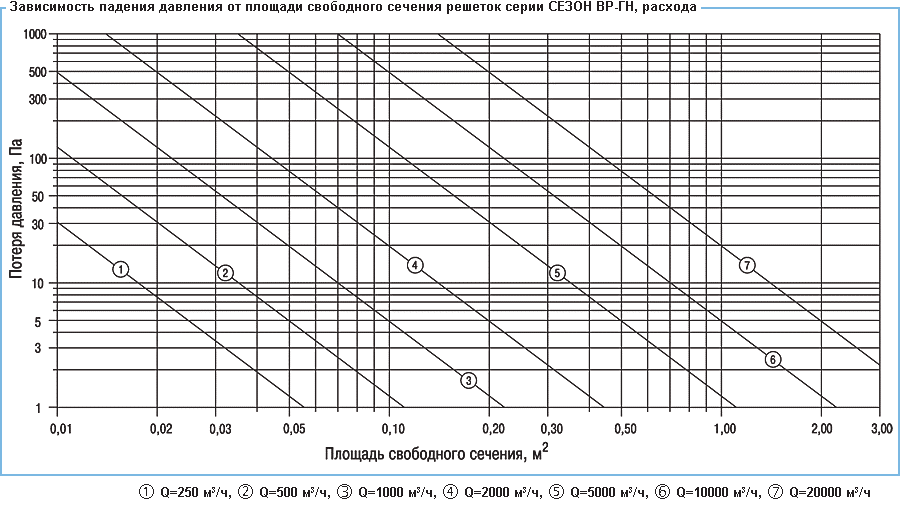

Диаграмма падения давления

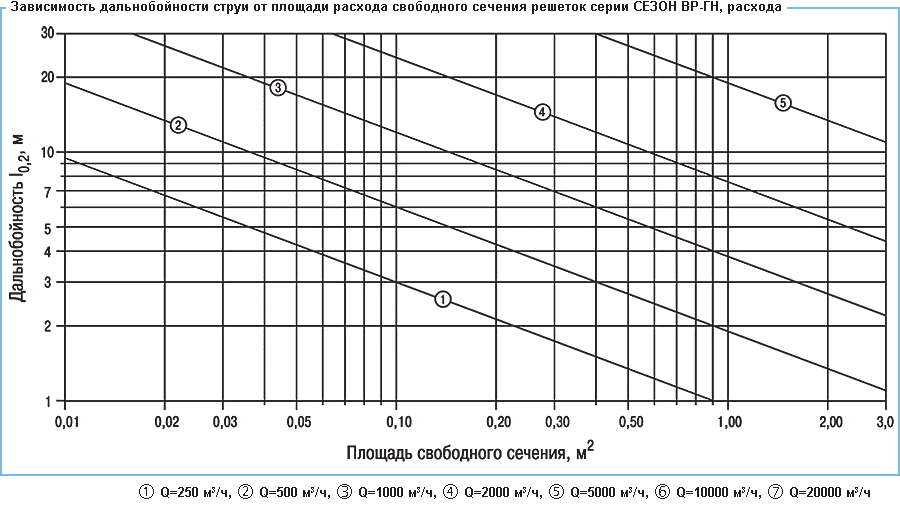

Диаграмма падения дальнобойности струи
