Решетки для установки в воздуховоды и строительные проемы Сезон Стандарт Z/H
Решетки Сезон Стандарт Z/H (горизонтальное расположение индивидуально регулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных перовидных жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха. Коэффициент свободного сечения решетки - 0,85. Максимальный размер решеток Стандарт Z/H – 100х100 мм, максимальный – 1000х300 мм.
Общая характеристика
Конструкция решетки Сезон Z/H предусматривает скрытое крепление с помощью защелок. В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия - белый RAL 9016.
Для решеток СЕЗОН Z/H предусмотрена возможность оснащения клапаном расхода воздуха OBD и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Условные обозначения для заказа

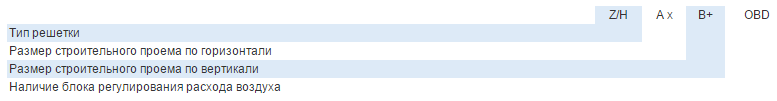

Условное обозначение вентиляционной решетки Сезон Стандарт Z/H при заказе (все размеры посадочные, в мм):
ПРИМЕР:
1) Z/H 300х150 + OBD - вентиляционная решетка с индивидуально регулируемыми горизонтально расположенными жалюзи и размерами строительного проема 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха OBD;
2) Z/H 300х150 - то же, но без клапана расхода воздуха.
Стандартные типоразмеры

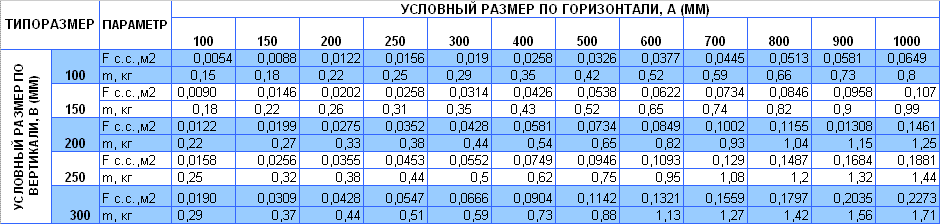

Стандартные типоразмеры, площадь свободного сечения (сечения (Fc.с) и теоретическая масса (m) решеток Сезон Стандарт Z/H

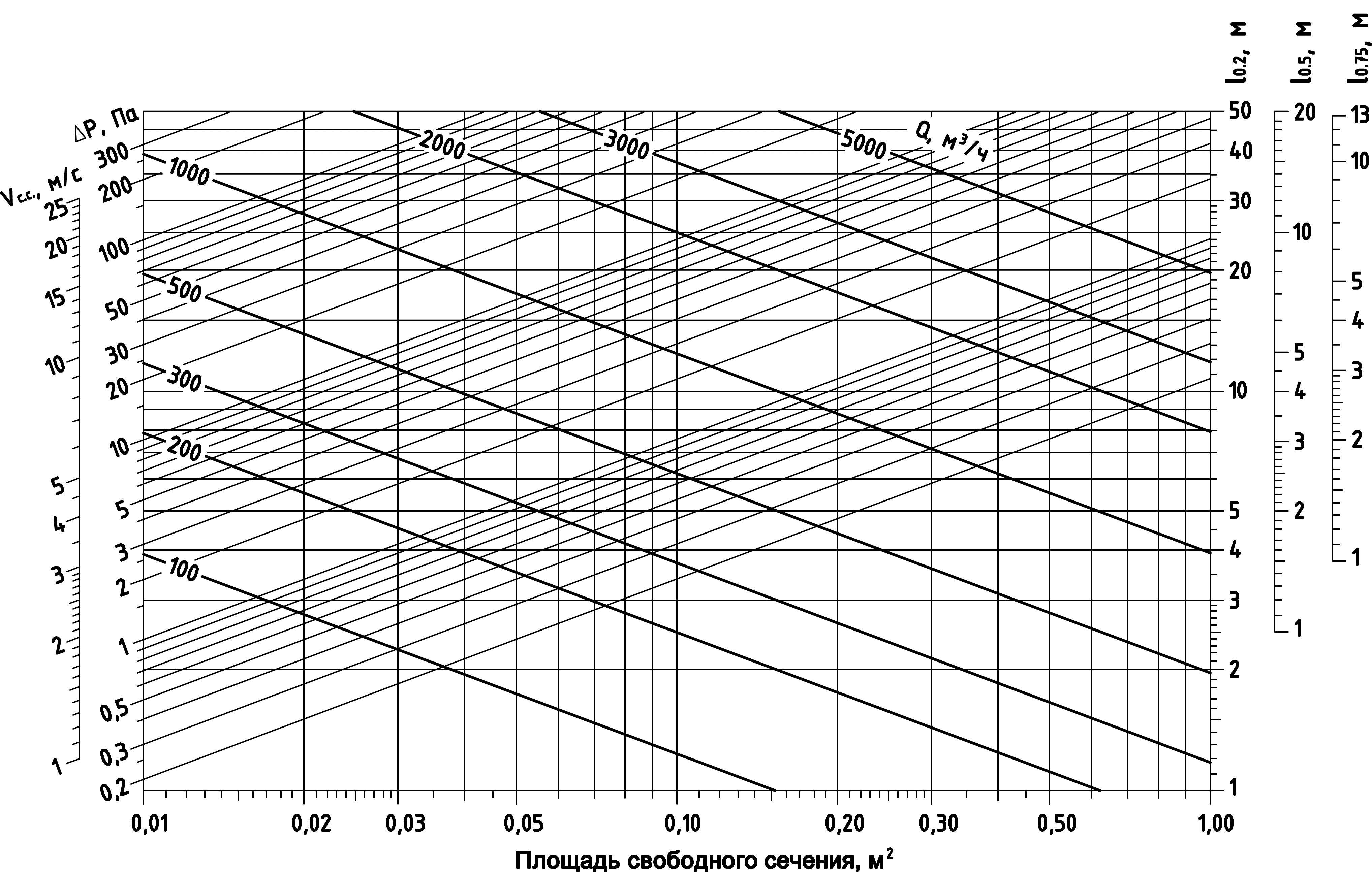

Значение коэффициента Кр при различных значениях угла β
β, град |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
Кр |
0,8 |
0,77 |
0,69 |
0,57 |
0,4 |
0,21 |
0 |

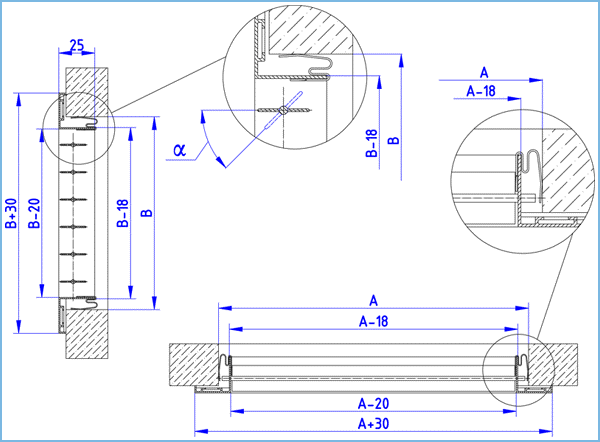

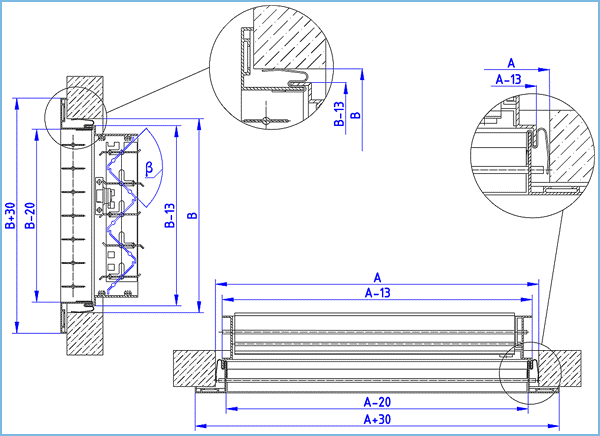

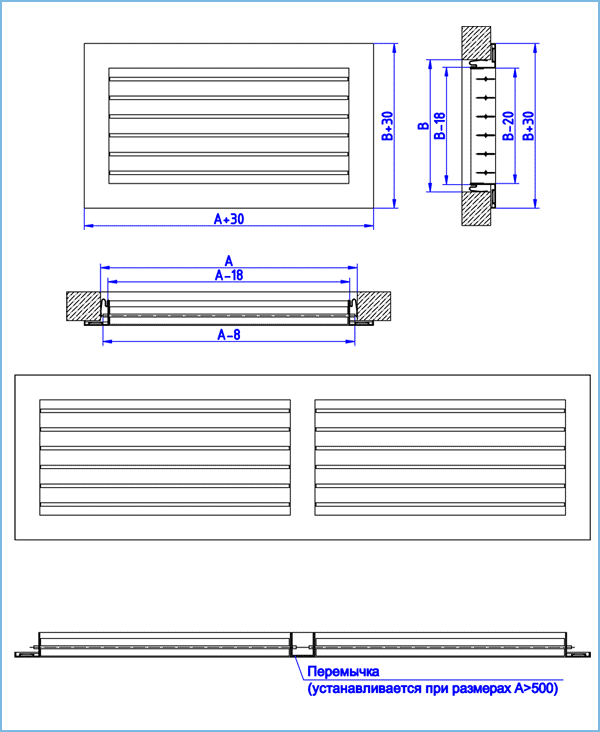

Посадочные размеры и сечение профиля
