Перфорированные решетки для установки в воздуховоды и строительные проемы Сезон ВР-Р
Перфорированные решетки Сезон ВР-Р используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и перфорированного листа. Коэффициент свободного сечения решетки Сезон ВР-Р – 0,3. Минимальный размер решеток – 100х100 мм, максимальный – 1000х600 мм, с минимальным шагом 1 мм.
Общая характеристика

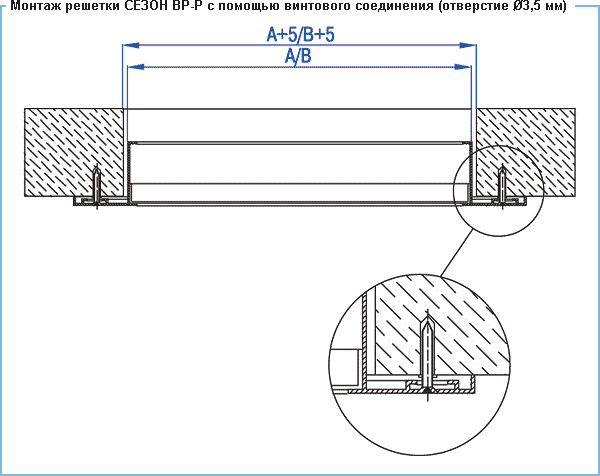

Конструкция решетки Сезон ВР-Р предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются размеры строительного проема.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Для решеток Сезон ВР-Р предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
В отличие от предыдущей серии ВР-Р используется другой рамочный профиль.
Условные обозначения для заказа
ПРИМЕР:
ВР-Р 400×250 RAL9010 — вентиляционная решетка с перфорированным воздухораспределителем в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.
Стандартные типоразмеры

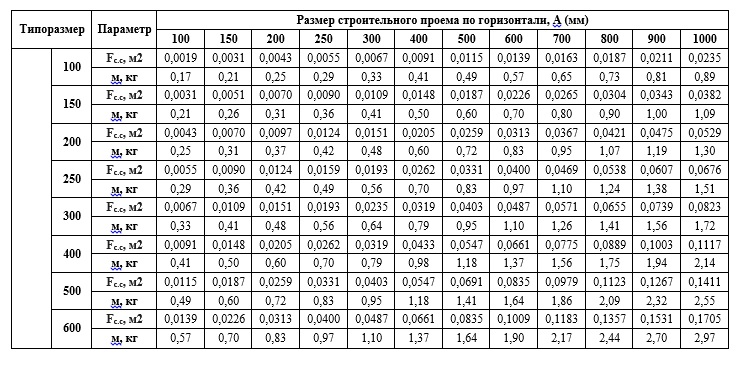

Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-Р

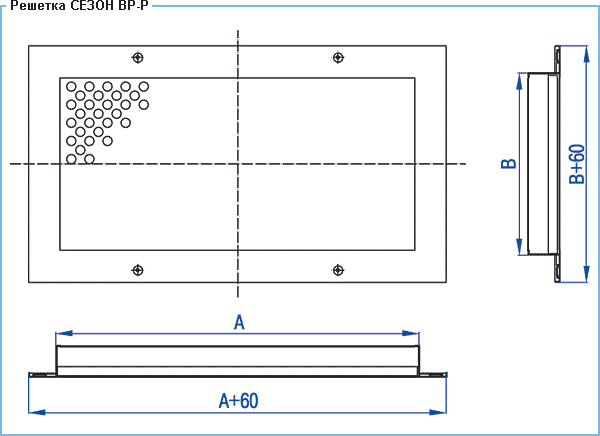

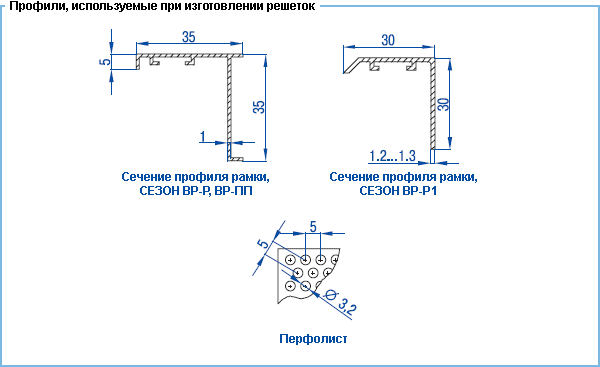

Посадочные размеры и сечение профиля
