Инерционные решетки для установки в воздуховоды и строительные проемы Сезон ВР-И
Инерционные решетки Сезон ВР-И с горизонтальным расположением подвижных жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки предназначены для удаления воздуха и перекрывают сечение воздуховода под воздействием силы тяжести. Минимальный размер решеток Сезон ВР-И – 100х100 мм, максимальный – 1000х1000 мм, с минимальным шагом 1 мм.
Общая информация

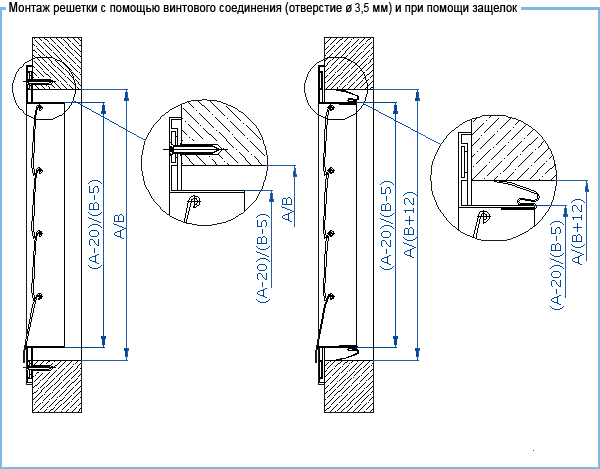

Решетки Сезон ВР-И изготовлены из алюминиевого профиля в виде рамки с горизонтально расположенными жалюзи, которые закреплены подвижно и под воздействием потока воздуха отклоняются. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600х600 мм.
Для решеток данного типа предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Ассортимент решеток Сезон ВР-И включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице. Изготовитель не рекомендует изготавливать решетки нестандартных размеров и предупреждает, что при изменении расстояний между жалюзи ухудшаются аэродинамические характеристики изделий.
Условные обозначения для заказа

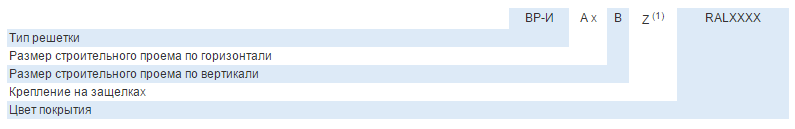

Условное обозначение вентиляционной решетки Сезон ВР-И при заказе (все размеры в мм):
ПРИМЕР:
1) ВР-И 300х150 RAL9010 - инерционная вентиляционная решетка в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.
2) ВР-И 300х150 (Z) - то же, но с креплением на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается)
Стандартные типоразмеры

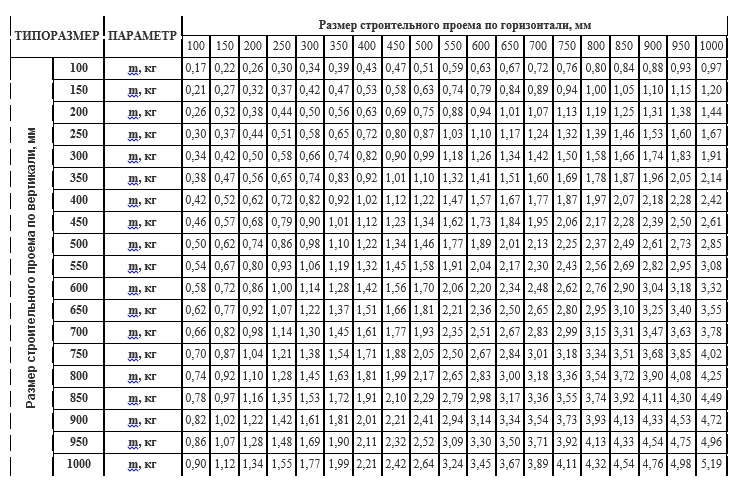

Стандартные типоразмеры и теоретическая масса (m) решеток Сезон ВР-И
Примечания:
- Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

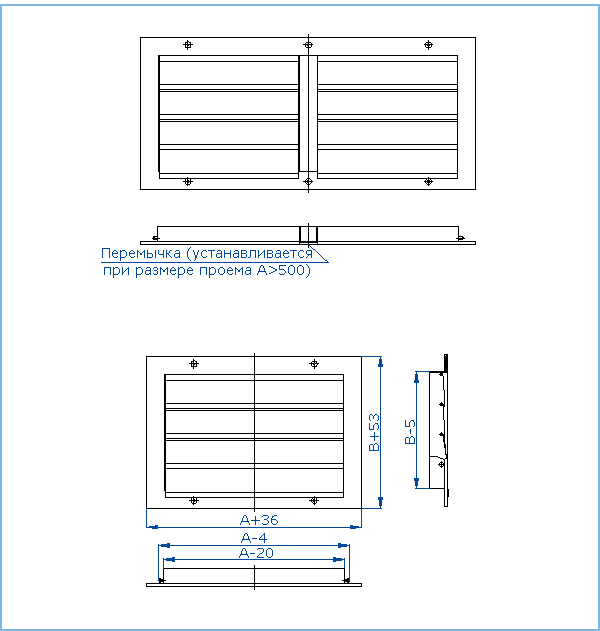

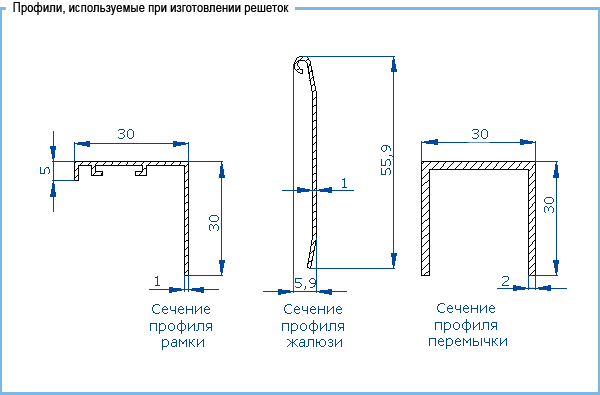

Посадочные размеры и сечение профиля
