Диффузор Systemair TFF-125 приточный для потолочного монтажа

Описание:

Круглый приточный диффузор Systemair TFF. Данный диффузор имеет экранирующее устройство для получения направленного (180°) распределения и возможность регулировки зазора.

Назначение:

TFF - это приточный клапан для потолочной установки. TFF состоит из впускного конуса и центрального диска со звукоизоляционной вставкой. Техническая спецификация диффузора обеспечивает широкий спектр применения. Расход воздуха и перепад давления могут быть плавно настроены, путем вращения центрального диска.

Конструкция:

TFF изготовлен из стали и покрыт белой порошковой краской (RAL 9010-80). Поставляется в следующих диаметрах: ø80, ø100, ø125, ø160 и ø200.

Монтаж:

TFF легко устанавливается либо в монтажную раму, либо непосредственно в воздуховод с фиксацией распорными пружинами. Если TFF крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.

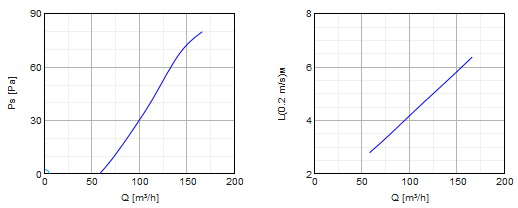

Диаграммы:

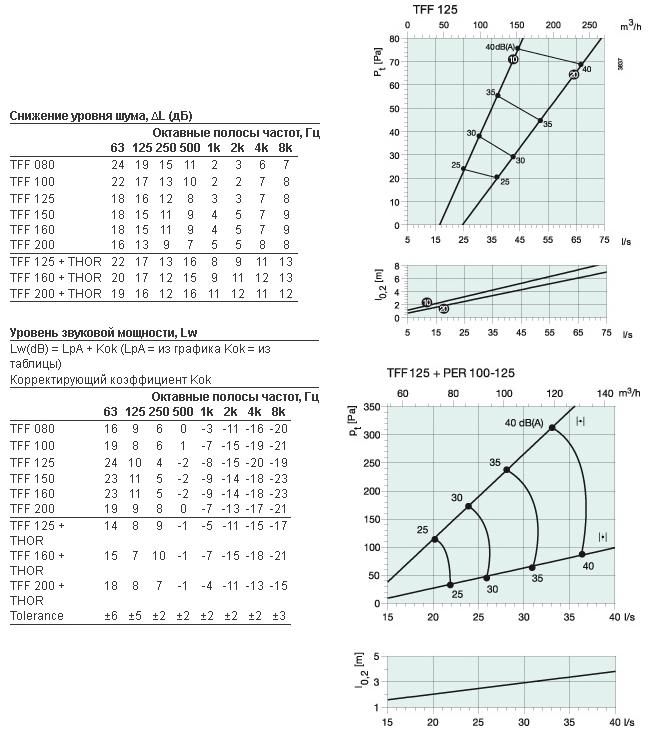

Характеристики:

На графиках:

Объем воздуха (л/сек и м³/час), общее давление (Па), длина потока (l_0,2) и уровень звукового давления (дБ(А)) для воздушных зазоров 10, 20 и 30 мм. При использовании заслонки для распределения на 180°, и зазора щели 15 мм, используйте данные для щели 10 мм, расдача на 360°. А значение длины струи должно быть умножено на 1,2.

Графики для TFF + PER показаны с воздушным зазо-ром для TFF 30 мм.

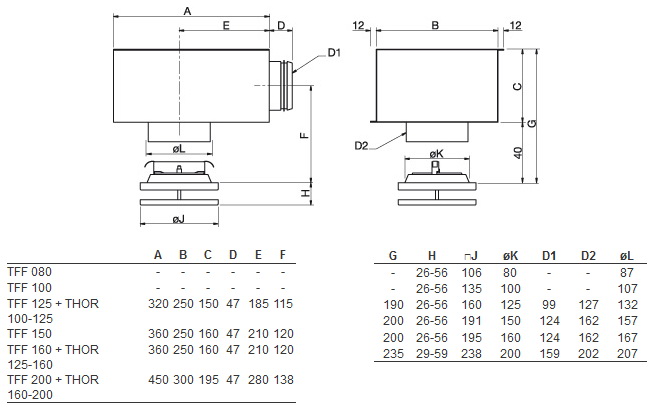

Размеры:
