Потолочные решетки Сезон ВР-ПКМ
Потолочные решетки Сезон ВР-ПКМ со съемной частью используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа "Армстронг" и потолки других типов в помещениях различного назначения. Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой внутренних рамок для создания «настилающего» потока воздуха, направленного в четыре стороны. В отличие от Сезон ВР-ПК внутренняя часть решетки может выниматься и устанавливаться на уже смонтированную внешнюю раму. Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.
Общая характеристика
Наклон жалюзи к лицевой поверхности равен 30°. Применение нового профиля позволило снизить вес и уменьшить просматриваемость изделий. Анемостат устанавливается на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).
Для решеток Сезон ВР-ПКМ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Стандартный цвет покрытия решетки Сезон ВР-ПКМ — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ВР-ПКМ при заказе (все размеры, в мм):
ПРИМЕР:
1) ВР-ПКМ 600×600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной частью для установки в ячейку подвесного потолка размером 600×600. Фактический габаритный размер решетки 598×598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу — RAL9010;
2) ВР-ПКМ 600×600 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).
Стандартные типоразмеры
Стандартные размеры квадратных решеток Сезон ВР-ПКМ, площадь свободного сечения (Fc.с) и теоретическая масса (m)
|
Типоразмер AxB |
Размер A*x B* mm |
Размер A1xB1, mm |
Размер A2xB2, mm |
Fc.c, м2 |
м, кг |
|
250x250 |
248x248 |
105x105 |
192x192 |
0,0077 |
0,53 |
|
300x300 |
298x298 |
155x155 |
242x242 |
0,0155 |
0,64 |
|
375x375 |
373x373 |
230x230 |
317x317 |
0,0307 |
0,99 |
|
400x400 |
398x398 |
255x255 |
342x342 |
0,0370 |
1,06 |
|
450x450 |
449x449 |
306x306 |
393x393 |
0,0502 |
1,41 |
|
500x500 |
498x498 |
355x355 |
442x442 |
0,0667 |
1,57 |
|
525x525 |
523x523 |
380x380 |
467x467 |
0,0740 |
1,89 |
|
600x600 |
598x598 |
455x455 |
542x542 |
0,1045 |
2,17 |
|
675x675 |
673x673 |
530x530 |
617x617 |
0,1376 |
2,77 |
|
750x750 |
748x748 |
605x605 |
692x692 |
0,1748 |
3,43 |
|
825x825 |
823x823 |
680x680 |
767x767 |
0,2163 |
4,18 |
|
900x900 |
898x898 |
755x755 |
842x842 |
0,2673 |
4,55 |
|
975x975 |
973x973 |
830x830 |
917x917 |
0,3182 |
5,38 |
|
1000x1000 |
998x998 |
855x855 |
942x942 |
0,3378 |
5,53 |
Стандартные размеры прямоугольных решеток Сезон ВР-ПКМ, площадь свободного сечения (Fc.с) и теоретическая масса (m)
|
Типоразмер AxB |
Размер A1xB1,MM |
Размер A2xB2, mm |
Fc.c, м2 |
м, кг |
|
450x300 |
307x157 |
394x244 |
0,0260 |
1,02 |
|
600x300 |
457x157 |
544x244 |
0,0348 |
1,27 |
|
600X450 |
457X307 |
544X394 |
0,0707 |
1,66 |
Значение коэффициента Кр от угла β
|
β, град |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
|
Кр |
0,8 |
0,77 |
0,69 |
0,57 |
0,4 |
0,21 |
0 |

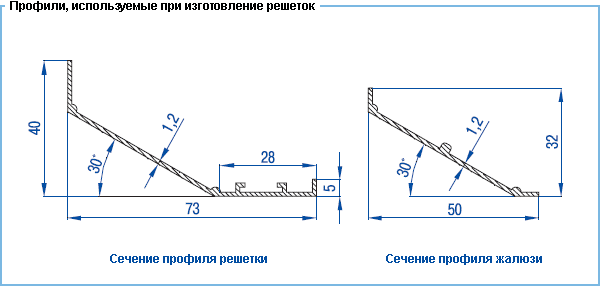

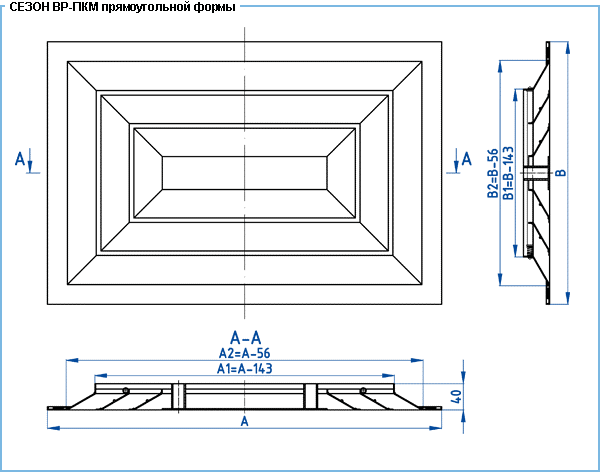

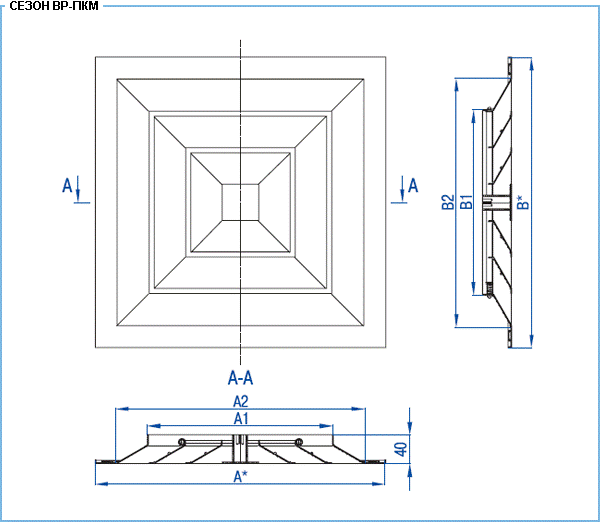

Посадочные размеры и сечение профиля

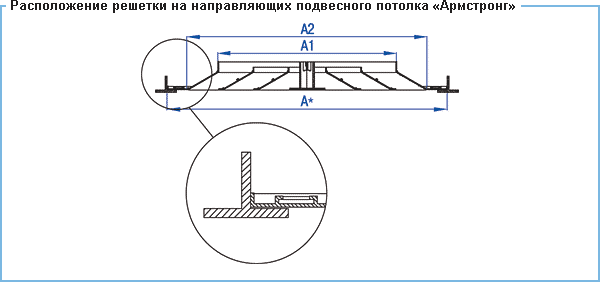

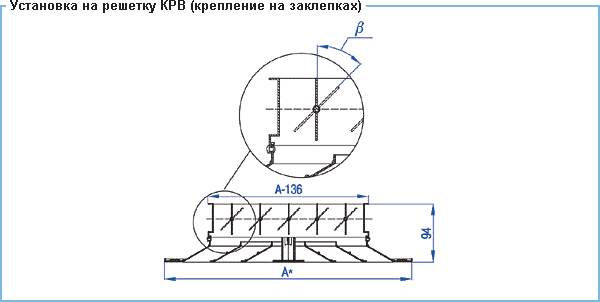

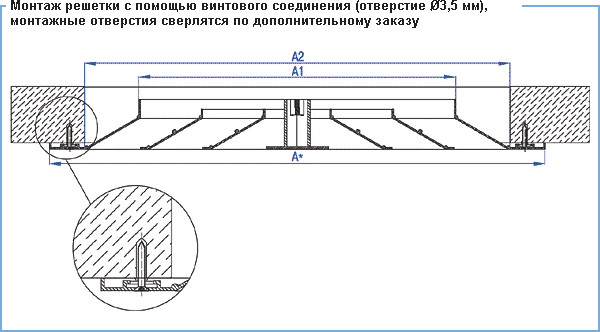

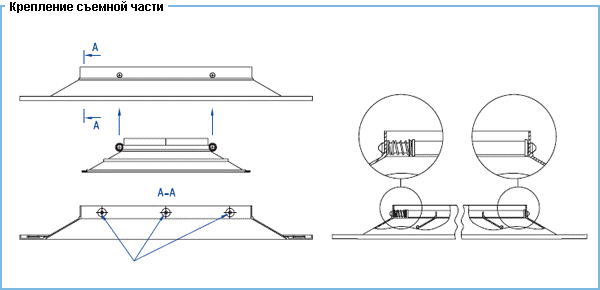

Монтаж и присоединение решеток Сезон ВР-ПКМ

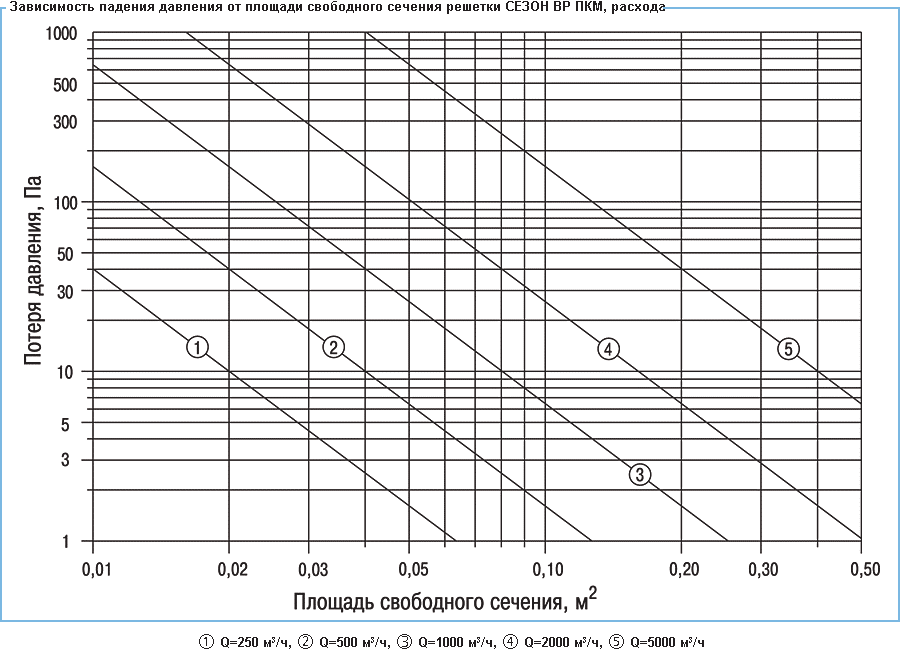

Диаграмма падения давления
