Потолочные решетки Сезон ВР-ПК
Потолочные решетки Сезон ВР-ПК используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» в помещениях различных типов и назначений. Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой рамок для создания «настилающего» потока воздуха, направленного в четыре стороны. Ассортимент решеток Сезон ВР-ПК включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.
Общая характеристика

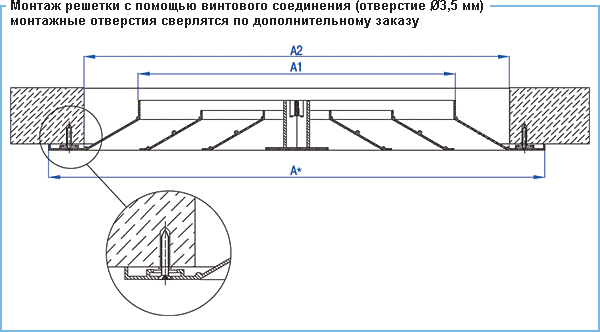

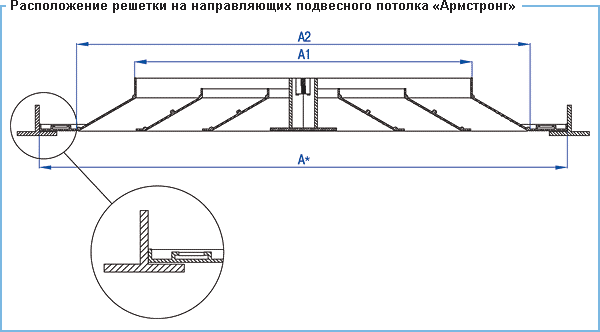

Анемостат устанавливают на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).
Для решеток Сезон ВР-ПК предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Стандартный цвет покрытия решетки Сезон ВР-ПК — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
В отличие от предыдущей серии Сезон ВР-ПК, изменены профили рамки и жалюзи наклон рамок в решетках данного типа равен 30 °, к лицевой поверхности, что обеспечивает лучшее настилание воздушной струи под потолок помещения, а также снижает «просматриваемость» решетки.
Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ВР-ПК при заказе (все размеры, в мм):
ПРИМЕР:
1) ВР-ПК 600х600 RAL9010 — вентиляционная решетка потолочного типа с четырехсторонней раздачей воздуха для установки в ячейку подвесного потолка размером 600х600 (фактический габаритный размер решетки 598х598 мм). Цвет решетки по каталогу RAL9010;
2) ВР-ПК 600х600 — то же, цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).
Стандартные типоразмеры

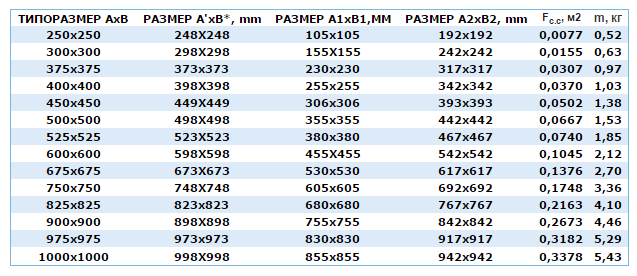

Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных квадратных решеток Сезон ВР-ПК
Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных прямоугольных решеток Сезон ВР-ПК

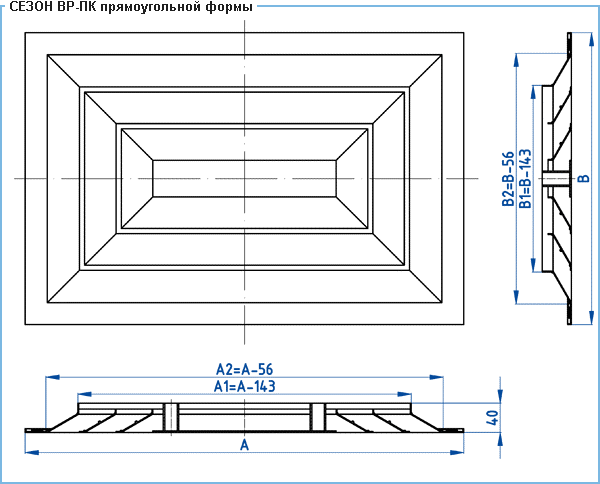

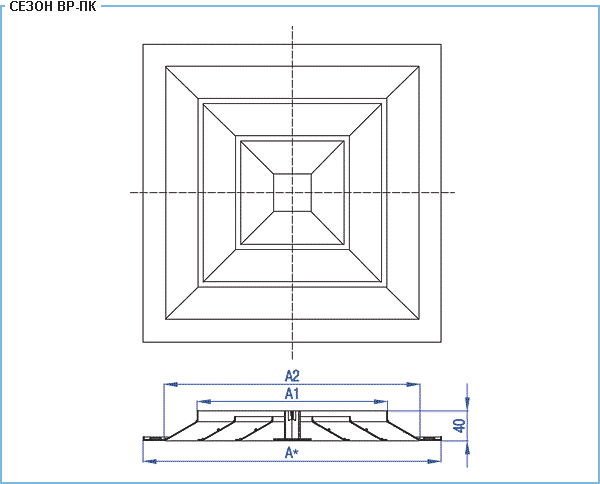

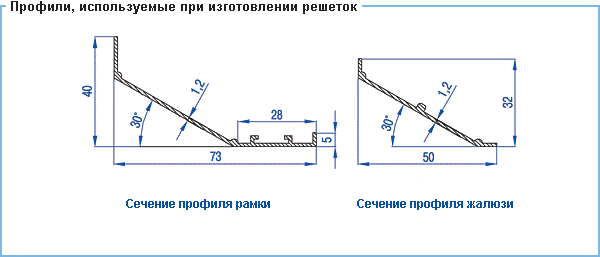

Посадочные размеры и сечение профиля
