Потолочные диффузоры (решетки) Арктос 1 АПН, 2 АПН, 3 АПН, 4 АПН
Потолочные диффузоры Арктос АПН предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Диффузор апн представляют собой корпус прямоугольной формы с центральной частью в виде съемного блока из направляющих пластин, который при необходимости легко демонтируется. Блок направляющих пластин изготавливается с одно-, двух, трёх- или четырёхсторонней подачей воздуха. Минимальный размер решеток Арктос АПН - 225x225 мм, максимальный – 1050x1050 мм, с шагом 75 мм. Материал изготовления – алюминий, цвет – белый.

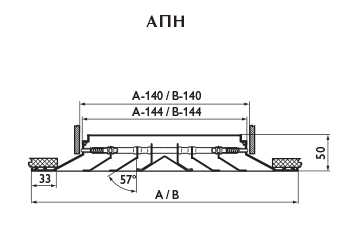

Технический рисунок: диффузор апн
Модели и размеры решеток Арктос АПН
Размер, |
F0, |
Fж.с., м2 |
Вес, кг |
|||
АxВ, мм |
м2 |
4АПН |
3АПН |
2АПН |
1АПН |
АПН |
300 x 300 |
0,019 |
0,015 |
0,014 |
0,013 |
0,012 |
0,7 |
450 x 450 |
0,083 |
0,041 |
0,039 |
0,036 |
0,033 |
1,6 |
600 x 600 |
0,192 |
0,086 |
0,081 |
0,076 |
0,069 |
2,7 |
Установка в системах приточной вентиляции потолочных диффузоров Арктос АПН
Данные для подбора диффузоров АПН при подаче воздуха настилающимися веерными струями*
|
LwA≤20 дБ(А) |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
||||||||||||||
Размер |
|
|
Дальноб. |
|
|
Дальноб. |
|
|
Дальноб. |
|
|
Дальноб. |
|
|||||
АхВ, мм |
L0, |
∆Pпол. |
м, при |
L0, |
∆Pпол. |
м, при |
L0, |
∆Pпол. |
м, при |
L0, |
∆Pпол. |
м, при |
|
|||||
|
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
|
|||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
|
||||||||
4АПН |
||||||||||||||||||
300 x 300 |
90 |
3 |
2,0 |
0,8 |
180 |
10 |
4,0 |
1,6 |
270 |
23 |
6 |
2,4 |
1,6 |
390 |
49 |
3,5 |
2,3 |
|
450 x 450 |
230 |
1 |
2,4 |
1,0 |
470 |
6 |
5,0 |
2,0 |
710 |
14 |
7,5 |
3,0 |
2,0 |
1060 |
30 |
4,5 |
3,0 |
|
600 x 600 |
410 |
1 |
2,8 |
1,1 |
820 |
3 |
5,7 |
2,3 |
1240 |
8 |
8,6 |
3,5 |
2,3 |
1840 |
17 |
5,1 |
3,4 |
|
3АПН |
||||||||||||||||||
300 x 300 |
90 |
3 |
2,5 |
1,0 |
180 |
12 |
5,1 |
2,0 |
270 |
26 |
7,6 |
3,0 |
2,0 |
390 |
55 |
4,4 |
2,9 |
|
450 x 450 |
230 |
2 |
3,1 |
1,2 |
470 |
7 |
6,3 |
2,5 |
710 |
15 |
9,6 |
3,8 |
2,6 |
1060 |
34 |
5,7 |
3,8 |
|
600 x 600 |
410 |
1 |
3,6 |
1,4 |
820 |
4 |
7,3 |
2,9 |
1240 |
9 |
11 |
4,4 |
2,9 |
1840 |
19 |
6,5 |
4,3 |
|
2АПН, 2АПНу |
||||||||||||||||||
300 x 300 |
90 |
3 |
4,2 |
1,7 |
180 |
13 |
8,3 |
3,3 |
270 |
30 |
13 |
5,0 |
3,3 |
390 |
62 |
7,2 |
4,8 |
|
450 x 450 |
230 |
2 |
5,1 |
2,0 |
470 |
8 |
10 |
4,2 |
710 |
17 |
16 |
6,3 |
4,2 |
1060 |
39 |
9,4 |
6,3 |
|
600 x 600 |
410 |
1 |
5,9 |
2,4 |
820 |
4 |
12 |
4,8 |
1240 |
10 |
18 |
7,2 |
4,8 |
1840 |
22 |
11 |
7,1 |
|
1АПН |
||||||||||||||||||
300 x 300 |
90 |
4 |
5,9 |
2,4 |
180 |
16 |
12 |
4,7 |
270 |
37 |
18 |
7,1 |
4,7 |
390 |
76 |
10 |
6,8 |
|
450 x 450 |
230 |
2 |
7,2 |
2,9 |
470 |
9 |
15 |
5,9 |
710 |
21 |
22 |
8,9 |
5,9 |
1060 |
47 |
13 |
8,9 |
|
600 x 600 |
410 |
1 |
8,4 |
3,4 |
820 |
5 |
17 |
6,8 |
1240 |
12 |
25 |
10 |
6,8 |
1840 |
26 |
15 |
10 |
|
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Установка в системах вытяжной вентиляции потолочных диффузоров Арктос АПН
Размер |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
|||
АхВ, мм |
Lо, м3/ч |
∆Pполн, Па |
Lо, м3/ч |
∆Pполн, Па |
Lо, м3/ч |
∆Pполн, Па |
4АПН |
||||||
300 x 300 |
150 |
5 |
200 |
10 |
300 |
22 |
450 x 450 |
500 |
5 |
700 |
10 |
1000 |
20 |
600 x 600 |
1100 |
5 |
1500 |
8 |
2200 |
18 |
3АПН |
||||||
300 x 300 |
150 |
6 |
200 |
11 |
300 |
24 |
450 x 450 |
500 |
6 |
700 |
11 |
1000 |
23 |
600 x 600 |
1100 |
5 |
1500 |
10 |
2200 |
21 |
2АПН, 2АПНу |
||||||
300 x 300 |
150 |
7 |
200 |
12 |
300 |
28 |
450 x 450 |
500 |
6 |
700 |
12 |
1000 |
26 |
600 x 600 |
1100 |
6 |
1500 |
11 |
2200 |
23 |
1АПН |
||||||
300 x 300 |
120 |
6 |
170 |
11 |
250 |
24 |
450 x 450 |
420 |
6 |
580 |
11 |
850 |
23 |
600 x 600 |
850 |
4 |
1300 |
10 |
1800 |
19 |
