Перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С

Перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С

Прямоугольные перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха в помещения высотой от 2,5 до 5 м, при этом предусматривается распределение приточного воздуха вертикальными потоками. Размеры перфорированных панельных воздухораспределителей Арктос 1СПП, 1СППР: 300 x 300 мм, 450 x 450 мм, 595 x 595 мм.

Добавить в список предзаказа ?

Общая характеристика

Перфорированный панельный воздухораспределитель Арктос 1СПП, 1СППР, 1СПП-С , 1СППР-С состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа. КСД изготавливается с боковым или торцевым подводом воздуха.

Для регулирования расхода воздуха 1СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.

Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.

Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016. В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.

Крепление перфорированного воздухораспределителя Арктос 1СПП, 1СППР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камера или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1СПП, 1СПП-М.

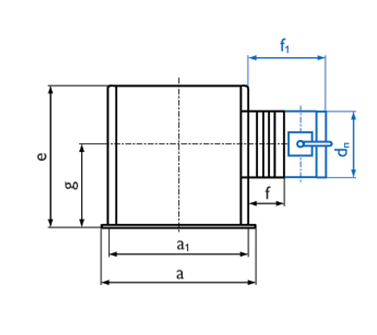

Технический рисунок

1СПП / 1СППР

Перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С - технический рисунок

1СПП-C / 1СППР-C

Перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С - технический рисунок1

Размеры и модели перфорированных панельных воздухораспределителей Арктос 1СПП, 1СППР

Размер*
□а, мм

F0, м2

Ødn, мм

а1, мм

е, мм

g, мм

f, мм

f1, мм

h, мм

h1, мм

Вес**, кг




1СПП / 1СППР



300 х 300

0,063

124

270

270

150

73

200

3,4



450 х 450

0,16

159

420

350

213

73

200

6,2



595 х 595

0,303

199

570

390

233

73

200

9,7



1СПП-С / 1СППР-С



300 х 300

0,063

124

270

200

88

200

3,4



450 х 450

0,16

159

420

200

88

200

4,2



595 х 595

0,303

199

570

200

88

200

9,7



* Панели других размеров и цветов поставляются под заказ.

** Вес изделия указан без учета регулятора расхода воздуха.

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 1СПП, 1СППР

Данные для подбора панелей 1СПП при подаче воздуха в помещение

 Размер*
  а х b, мм

LA20дБ (А)

LA=25дБ (А)

LA=35дБ (А)

LA=45дБ (А)



Lo, м3

Рп, Па

дально-бойность, м при Vx, м/с

Lo, м3

Рп, Па

дально-бойность, м при Vx, м/с

Lo, м3

Рп, Па

дальнобойность,
м  при Vx, м/с

Lo, м3

Рп, Па

дальнобойность,
м  при Vx, м/с




0,2

0,5

0,2

0,5

0,2

0,5

0,75

0,2

0,5

0,75



300 х 300

100

7

1,2

0,5

140

14

1,6

0,7

180

23

2,1

0,8

0,6

260

48

3,0

1,2

0,8



450 х 450

230

12

1,7

0,7

300

21

2,2

0,9

420

42

3,1

1,2

0,8

600

84

4,4

1,7

1,2



595 х 595

400

11

2,1

0,9

530

19

2,8

1,1

740

36

3,9

1,6

1,0

1000

66

5,3

2,1

1,4



При установке регулятора расхода в воздухораспределителях 1СППР данные таблицы корректируются:

Перфорированные панельные воздухораспределители Арктос 1СПП, 1СППР, 1СПП-С, 1СППР-С - формула

Значение коэффициента К

% открытия регулятора расхода

100% b=0°

70% b=45°

50% b=60°




K

1,7

7,0

20,0
