Низкоскоростные воздухораспределители Арктос 3ВНУ 100, 3ВНУ 100-С, 3ВНУ 125, 3ВНУ 125-С, 3ВНУ 100Д, 3ВНУ 100Д-С, 3ВНУ 125Д, 3ВНУ 125Д-С
Низкоскоростные воздухораспределители Арктос 3ВНУ 100(-С), 3ВНУ 125(-С), 3ВНУ 100Д(-С), 3ВНУ 125Д(-С) предназначены для подачи воздуха системами вентиляции и кондиционирования в зону пребывания людей с малой скоростью, обеспечивая комфортные условия поступления чистого воздуха, без эффекта дутья. Два способы подачи воздуха: изотермического/слабонеизотермического воздуха сверху вниз или слабонеизотермического воздуха снизу вверх непосредственно в обслуживаемую зону помещений. Монтаж возможен как на стене, так и на полу. Материал изготовления – листовая сталь. Минимальный размер воздухораспределителей Арктос 3ВНУ – 450х132 мм, максимальный – 900х157 мм.
Общая характеристика
Низкоскоростные воздухораспределители Арктос 3ВНУ 100, 3ВНУ 100-С, 3ВНУ 125, 3ВНУ 125-С, 3ВНУ 100Д, 3ВНУ 100Д-С, 3ВНУ 125Д, 3ВНУ 125Д-С позволяют подавать воздух двумя способами:
- подача изотермического (∆t = 0°С) или слабонеизотермического (охлаждённым ∆t = 3 °С) воздуха сверху вниз с уровня потолка помещений небольшой высоты (офисы, кассы, вестибюли, комнаты для игр, гардеробные, салоны различного назначения и т.д.). В этом случае изделие монтируется на стене, примыкая к потолку. Возможно два варианта подвода воздуха – сбоку и сверху;
- подача слабонеизотермического (охлаждённого ∆t = 3 °С) воздуха снизу вверх непосредственно в обслуживаемую зону помещений с уровня пола в высокие общественные и административные помещения (конференц-залы, аудитории, залы кинотеатров, театров, спортивных сооружений и т.д.). В этом случае 3ВНУ монтируются непосредственно под креслами на полу. Возможны два варианта подвода воздуха – сбоку и снизу.
Во втором способе подачи воздуха реализуется принцип вытесняющей вентиляции, при котором воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне стремится вверх, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения. Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечиваются постоянные комфортные условия для людей.
Воздухораспределители 3ВНУ выпускаются с одним или двумя круглыми подводящими патрубками диаметром 100 или 125 мм, расположенными сбоку или снизу, и длиной корпуса 450 или 900 мм.
Воздухораспределитель Арктос 3ВНУ изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, боковых стенок с перфорацией, корпуса с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного круглого патрубка с воздуховодом обеспечивается резиновым уплотнением.
Низкоскоростные воздухораспределители 3ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

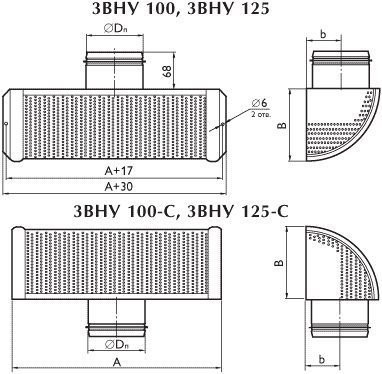

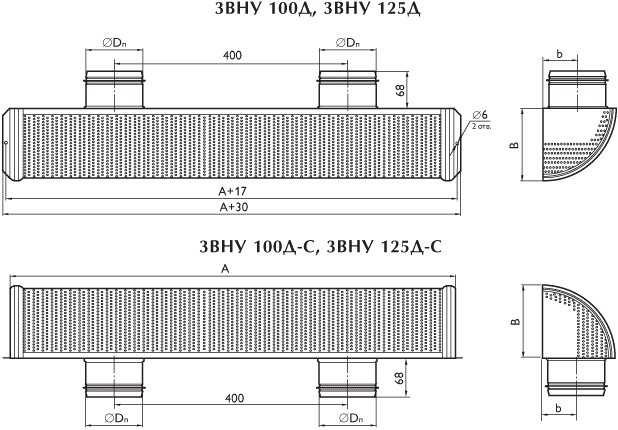

Технический рисунок
Размеры и модели низкоскоростных воздухораспределителей Арктос 3ВНУ
Модель |
Fо, м2 |
ØDп, мм |
Кол-во патрубков |
А, мм |
В, мм |
b, мм |
Вес, кг |
3ВНУ 100 (-С) |
0,016 |
100 |
1 |
450 |
132 |
50 |
2,0 |
3ВНУ 125 (-С) |
0,021 |
125 |
1 |
450 |
157 |
72 |
3,0 |
3ВНУ 100Д (-С) |
0,031 |
100 |
2 |
900 |
132 |
50 |
3,2 |
3ВНУ 125Д (-С) |
0,038 |
125 |
2 |
900 |
157 |
72 |
4,5 |

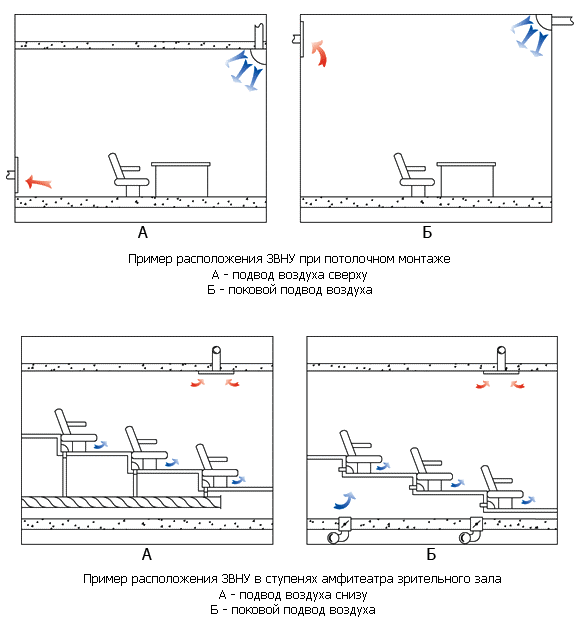

Установка в системах приточной вентиляции низкоскоростных воздухораспределителей Арктос 3ВНУ
Данные для подбора воздухораспределителей 3ВНУ при подаче воздуха в помещение
Модель |
LwA<20дБ(А) |
LwA=20дБ(А) |
LwA=25дБ(А) |
LwA=35дБ(А) |
||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
|||||
ность, м |
ность, м при |
ность, м при |
ность, м при |
|||||||||||||
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
|||||
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
|||||||||
3ВНУ 100 (-С) |
60 |
3 |
0,7 |
0,3 |
70 |
5 |
0,8 |
0,3 |
90 |
8 |
1,0 |
0,4 |
140 |
18 |
1,5 |
0,6 |
3ВНУ 125 (-С) |
60 |
2 |
0,6 |
0,2 |
80 |
4 |
0,8 |
0,3 |
110 |
7 |
1,1 |
0,4 |
170 |
16 |
1,6 |
0,7 |
3ВНУ 100Д (-С) |
120 |
3 |
0,9 |
0,4 |
160 |
6 |
1,3 |
0,5 |
200 |
9 |
1,6 |
0,6 |
350 |
27 |
2,8 |
1,1 |
3ВНУ 125Д (-С) |
130 |
2 |
0,9 |
0,4 |
170 |
3 |
1,2 |
0,5 |
220 |
5 |
1,6 |
0,6 |
370 |
15 |
2,6 |
1,1 |
