Низкоскоростные воздухораспределители Арктос 1ВНУ

Низкоскоростные воздухораспределители Арктос 1ВНУ

Низкоскоростные воздухораспределители Арктос 1ВНУ круглой формы предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции. Воздухораспределители 1ВНУ устанавливаются в углу помещения на полу. Материал изготовления – листовая сталь. Минимальный диаметр воздухораспределителей Арктос 1ВНУ – 200 мм, максимальный – 630 мм.

Добавить в список предзаказа ?

Общая характеристика

При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.

Область применения низкоскоростных воздухораспределителей Арктос 1ВНУ – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНУ устанавливаются в углу помещения на полу.

Воздухораспределитель Арктос 1ВНУу изготавливается из листовой стали и состоит из наружной перфорированной обечайки, днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерную подачу воздуха по всей воздухораздающей поверхности.Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.

Наружные и внутренние поверхности 1ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

Аксессуары:

  • Подставка;
  • декоративный кожух;
  • кронштейн.

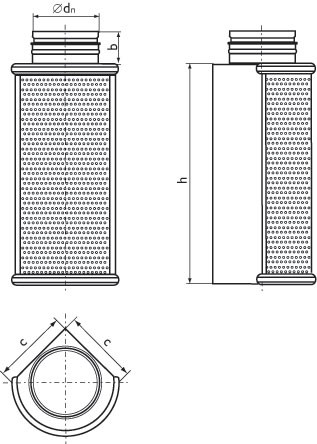

Технический рисунок

Низкоскоростные воздухораспределители Арктос 1ВНУ - технический рисунок

Размеры и модели низкоскоростных воздухораспределителей Арктос 1ВНУ

Размер Ødп, мм

F0, м2

b, мм

с, мм

h, мм

Вес, кг

200

0,64

88

358

1200

16,7

250

0,75

88

420

1200

20,0

315

1,13

88

503

1500

29,6

400

1,69

88

620

1800

44,1

500

2,08

88

763

1800

56,0

630

2,53

88

928

1800

70,7



Установка в системах приточной вентиляции низкоскоростных воздухораспределителей Арктос 1ВНУ

Данные для подбора воздухораспределителей 1ВНУ при подаче воздуха в помещение

Размер Ødпмм

LWA=25дБ (А)

LA=35дБ (А)

LA=45дБ (А)



L0, м3

∆Pп, Па

дальнобойность, м при VX, м/с

L0, м3

∆Pп, Па

дальнобойность, м при Vx, м/с

L0, м3

∆Pп, Па

дальнобойность, м при Vx, м/с









0,2

0,5

0,2

0,5

0,2

0,5

0,75





200

380

10

1,30

0,5

550

20

1,90

0,8

750

38

2,60

1,0

0,7





250

470

6

1,50

0,6

680

12

2,20

0,9

1000

27

3,20

1,3

0,9





315

790

7

2,10

0,8

1160

14

3,00

1,2

1690

30

4,40

1,8

1,2





400

1070

5

2,30

0,9

1570

11

3,40

1,3

2300

23

4,90

2,0

1,3





500

1700

5

3,30

1,3

2600

12

5,00

2,0

3800

26

7,30

2,9

2,0





630

2600

5

4,50

1,8

3700

10

6,50

2,6

5400

22

9,40

3,8

2,5





Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
