Низкоскоростные воздухораспределители Арктос 1ВНК
Низкоскоростные воздухораспределители Арктос 1ВНК круглой формы предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции. Воздухораспределитель 1 ВНК устанавливается в свободном пространстве помещения на полу. Материал изготовления – листовая сталь. Минимальный диаметр воздухораспределителей Арктос 1ВНК – 200 мм, максимальный – 630 мм.
Общая характеристика
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения низкоскоростных воздухораспределителей Арктос 1ВНК – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Воздухораспределитель Арктос 1ВНК изготавливается из листовой стали и состоит из наружной перфорированной обечайки днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Наружные и внутренние поверхности 1ВНК окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары:
- Подставка;
- декоративный кожух;
- кронштейн.

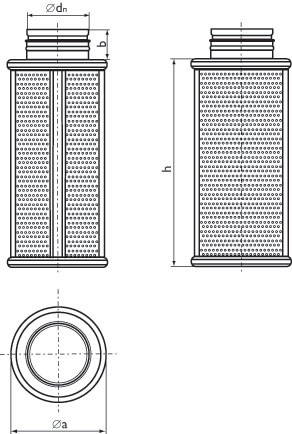

Технический рисунок
Размеры и модели низкоскоростных воздухораспределителей Арктос 1ВНК
|
Размер Ødп, мм |
F0, м2 |
Øa, мм |
b, мм |
h, мм |
Вес, кг |
|
200 |
0,85 |
290 |
88 |
1000 |
11,8 |
|
250 |
1,20 |
340 |
88 |
1200 |
16,3 |
|
315 |
1,45 |
410 |
88 |
1200 |
19,7 |
|
400 |
2,77 |
510 |
88 |
1800 |
33,9 |
|
500 |
3,48 |
640 |
88 |
1800 |
45,6 |
|
630 |
4,40 |
810 |
88 |
1800 |
54,7 |
Установка в системах приточной вентиляции низкоскоростных воздухораспределителей Арктос 1ВНК
Данные для подбора воздухораспределителей 1ВНК при подаче воздуха в помещение
|
Размер Ødп, мм |
LWA=25дБ (А) |
LA=35дБ (А) |
LA=45дБ (А) |
||||||||||||
|
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при VX, м/с |
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при Vx, м/с |
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при Vx, м/с |
|||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|
||||||||
|
200 |
400 |
9 |
0,30 |
0,1 |
550 |
17 |
0,40 |
0,2 |
700 |
28 |
0,50 |
0,2 |
0,1 |
|
|
|
250 |
700 |
11 |
0,40 |
0,2 |
900 |
19 |
0,60 |
0,2 |
1250 |
36 |
0,80 |
0,3 |
0,2 |
|
|
|
315 |
1050 |
10 |
0,60 |
0,2 |
1400 |
18 |
0,80 |
0,3 |
1800 |
30 |
1,00 |
0,4 |
0,3 |
|
|
|
400 |
1750 |
11 |
0,60 |
0,3 |
2350 |
19 |
1,00 |
0,4 |
3150 |
35 |
1,30 |
0,5 |
0,4 |
|
|
|
500 |
2700 |
11 |
1,00 |
0,4 |
3800 |
23 |
1,40 |
0,6 |
4700 |
35 |
1,70 |
0,7 |
0,5 |
|
|
|
630 |
4000 |
10 |
1,30 |
0,5 |
5900 |
22 |
2,00 |
0,8 |
7600 |
36 |
2,50 |
1,0 |
0,7 |
|
|
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
