Диффузор Systemair Konika-A-315 круглый потолочный
Основная информация
Описание:
Konika-A - многоконусный потолочный диффузор. Направление подачи воздуха регулируется от горизонтального до вертикального.
Описание конструкции:
Диффузор состоит из наружного конуса и регулируемого двойного центрального конуса. Регулированием двойного центрального конуса задается направление подачи воздуха от горизонтального до вертикального. Диффузор выполнен из стали с порошковым покрытием белого цвета (RAL 9010). Выпускается 6 типоразмеров: от 160 до 500. Возможно исполнение из алюминия. Для чистки воздуховода следует демонтировать двойной внутренний конус.
Монтаж:
Для установки диффузора снимите двойной центральный конус, нажав и повернув его. Закрепите наружный конус с помощью заклепок. Установите внутренний конус (конус выступает - для горизонтальной подачи воздуха, конус утоплен - для вертикальной подачи воздуха).

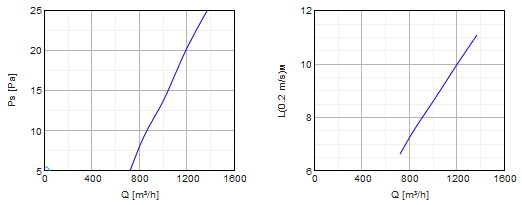

Диаграммы:
Характеристики:

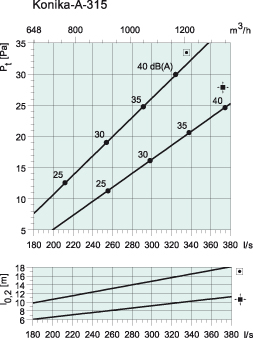

На графиках:
Объем воздуха (л/сек и м3/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)).

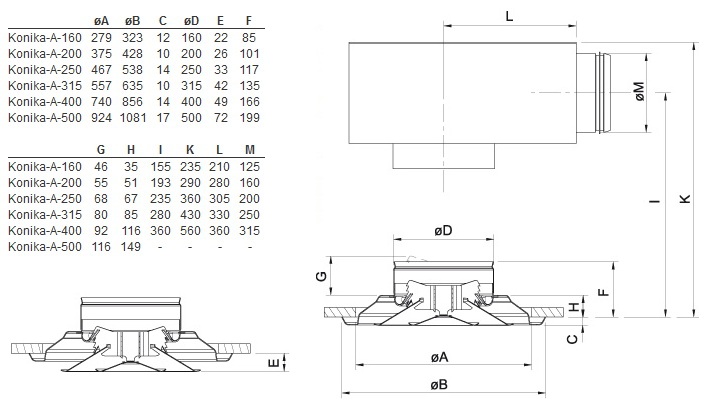

Размеры:
