Ирисовый клапан Systemair SPI-080 С

Ирисовый клапан Systemair SPI-080 С

Добавить в список предзаказа ?

Основная информация

Назначение:

SPI - ирисовый клапан для контроля и регулирования расхода воздуха. Технические характеристики клапанов SPI: низкий уровень шума, центрирование воздушного потока и фиксированные точки замеров для проведения точных измерений. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. Выпускаются клапаны типоразмеров Ø 80-800. Максимальная рабочая температура SPI: 70 °С.

Описание конструкции: Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. Шкала для настройки нанесена на внешний край клапана.



Монтаж:

Во избежание турбулентности воздушного потока, регулирующий клапан SPI должен быть установлен в соответствии с требованиями по безопасным расстояниям (см. табл. ниже). SPI обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед другими устройствами подачи воздуха.



Безопасные расстояния:

до изгибов 1 х D

после изгибов 1 х D

до Т-образных соединений 3 х D

после Т-образных соединений 1 х D

до устройств подачи воздуха 3 х D

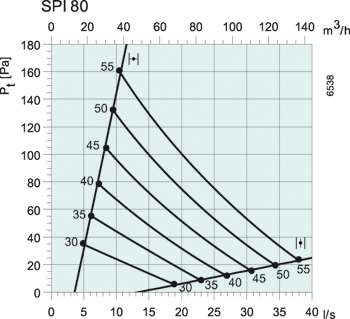

Технические характеристики

Уровень звуковой мощности, Lw

Октавные полосы частот, Гц

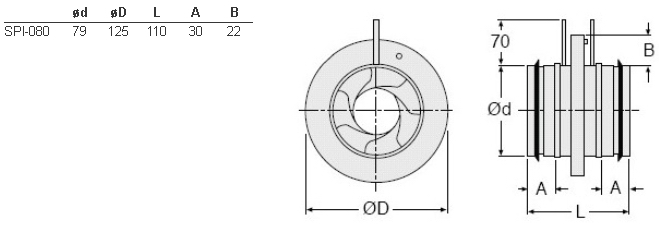

Размеры
