Диффузор Systemair TST-250 круглый потолочный

Описание:

Круглый приточный диффузор Systemair TST. Распределительная модель может изменяться, а ширина зазора регулируется.

Назначение:

TSТ-это круглый диффузор для потолочного крепления. Диффузор состоит из двух частей и может быть отрегулирован так, чтобы производить необходимый поток. Экранирующее устройство входит в комплект и может использоваться для изменения картины распределения воздуха (180°).

Конструкция:

TST изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-30). TST поставляется в следующих типоразмерах: ø100, ø125, ø160, ø200, ø250 и ø315.

Установка:

Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на камеру статического давления , то длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода.

Диаграммы:

Характеристики:

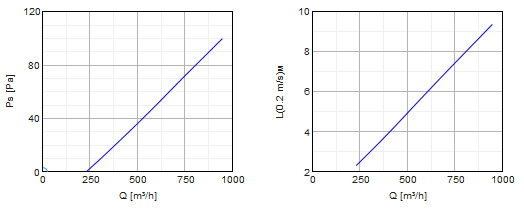

На графиках:

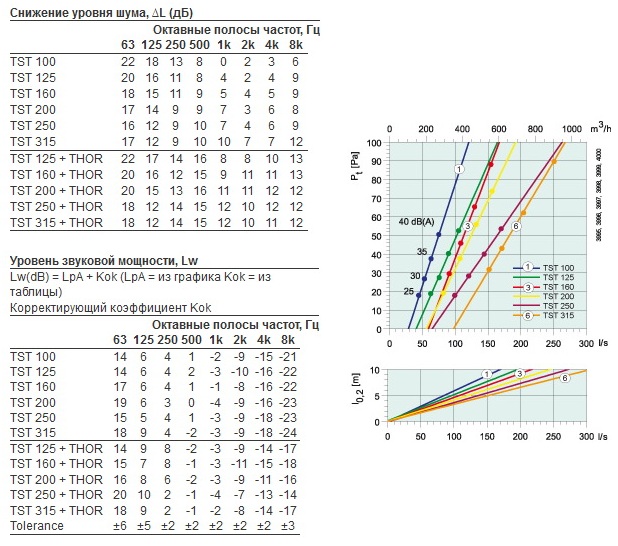

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l_0,2) и уровень звукового давления (дБ(А)). Данные получены для воздушных зазоров 30 мм.

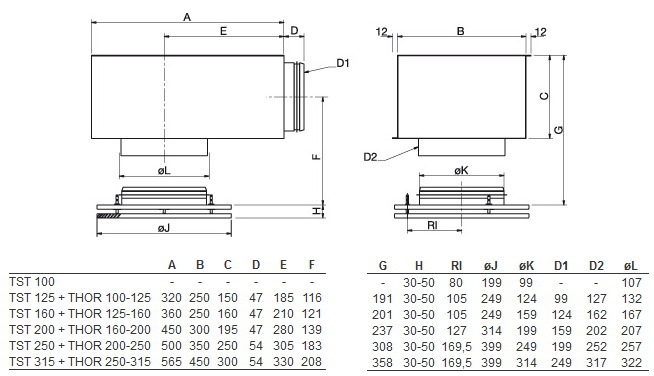

Размеры:
