Диффузор Systemair TSP-100 круглый потолочный

Описание:

TSP - потолочный диффузор Systemair, укомплектованный воздухораспределительной камерой. Применяется для открытого монтажа. TSP представляет собой диффузор с перфорированной лицевой панелью. Воздухораспределительная камера оснащена измерительными патрубками и звукоизоляцией из неволокнистого материала.

Назначение:

TSP - круглый перфорированный диффузор для потолочного монтажа. Диффузор укомплектован воздухораспределительной камерой. Воздухораспределительная камера оборудована воздушным клапаном и измерительными патрубками. Внутренняя поверхность покрыта неволокнистым звукоизоляционным материалом. TSP предназначен для охлажденного воздуха с максимальным перепадом температур ΔТ = 12 °С.

Описание конструкции:

TSP изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010-80). Выпускаются диффузоры следующих диаметров: ø100, ø125, ø160, ø200 и ø250 мм.

Монтаж:

Диффузор прикрепляется к подвесному потолку болтами с внутренней стороны. Перед проведением монтажных работ лицевую панель можно снять. В звукопоглощающем материале есть отверстия для болтов. Для монтажа TSP применяются болты М8.

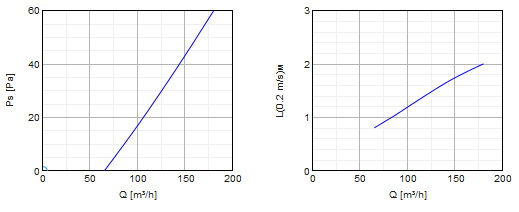

Диаграммы:

Характеристики:

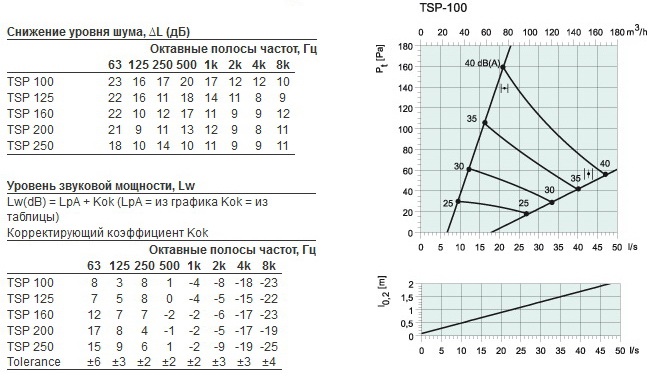

Графики:

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l_0,2) и уровень звукового давления (дБ(А)). Данные получены при открытом и закрытом клапане для воздушных зазоров 30 мм.

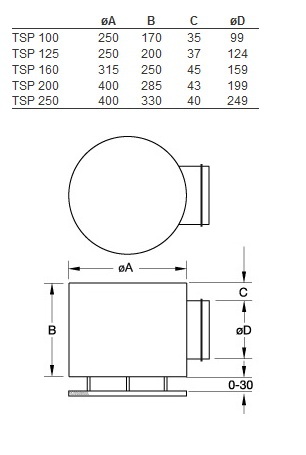

Размеры:
