Диффузор Systemair JSR-315 RAL 9010 GL30 струйный

Назначение:

JSR-это круглый многоэлементный диффузор для подачи воздуха на большие площади, который может устанавливаться на камеру статического давления THOR или воздуховод. Модель рассеянного потока (короткая струя) или концентрированного потока (длинная струя) можно установить, повернув внутренний конус диффузора на 180°. Диффузор может крепиться на стену или на потолок, и применим как для систем воздушного отопления, так и для систем кондиционирования. Для изменения направления потока, внутренний конус диффузора может быть повернут на угол до 15° или 30°, в зависимости от модели распределения.

Конструкция:

JSR изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-30) и поставляется в следующих диаметрах: ø200, ø250, ø315, ø400 и ø500.

Установка:

Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор крепится к камере статического давления THOR, то длина прямого участка воздуховода до приточного короба должна составлять 4 диаметра воздуховода.

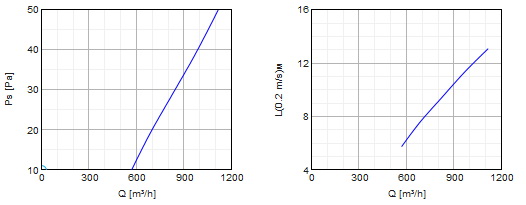

Диаграммы:

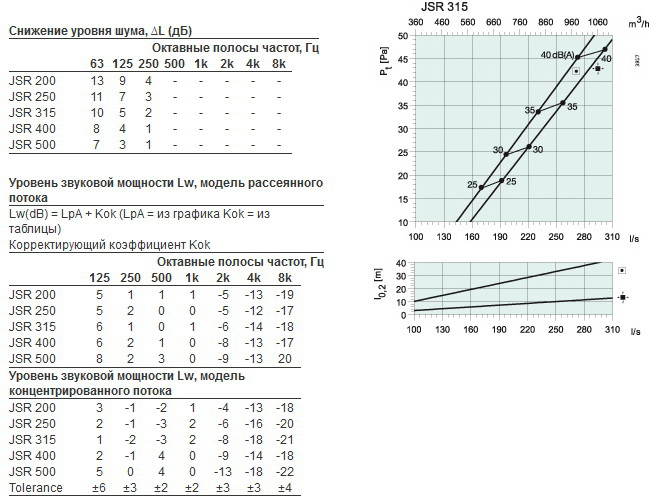

Характеристики:

На графиках:

Объем воздуха (л/сек и м3/час), общее давление (Па), отклонение (l_0,2) и уровень звукового давления (дБ(А)).

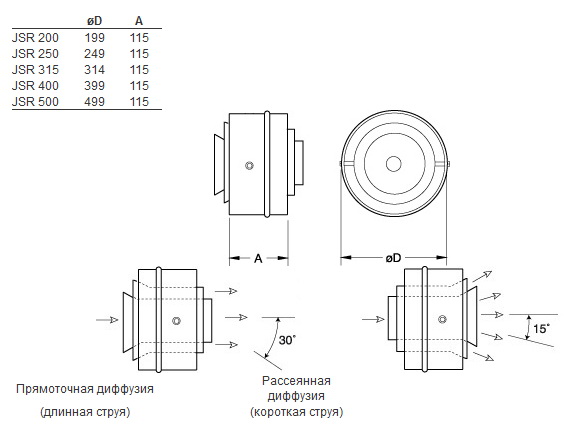

Размеры:
