Диффузор Systemair IKD-PB-400 высоко-индукционный

Основная информация

Описание:

Диффузор IKD обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.

Назначение:

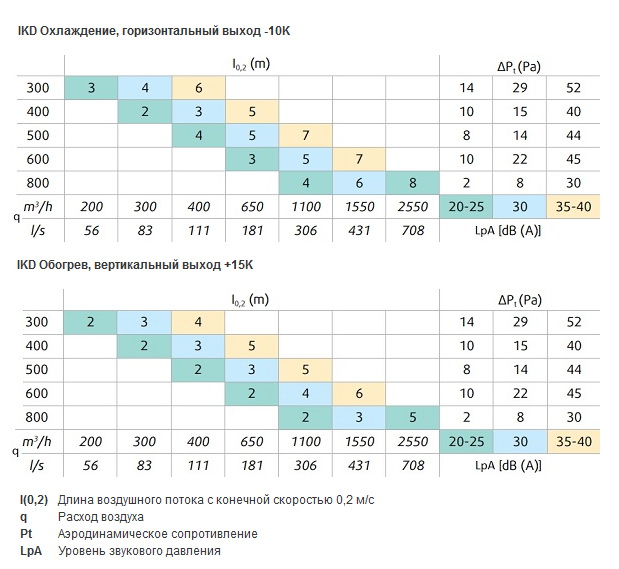

IKD состоит из впускного конуса, внутреннего и внешнего корпусов, с воздуховыпускными отверстиями на боковой и нижней поверхности. В режиме охлаждения открываются боковые отверстия (горизонтальная раздача воздуха), в режиме обогрева открываются нижние отверстия (раздача воздуха вниз). Размеры отверстий выбраны таким образом, что аэродинамическое сопротивление и уровень шума не зависят от режима работы.

Конструкция:

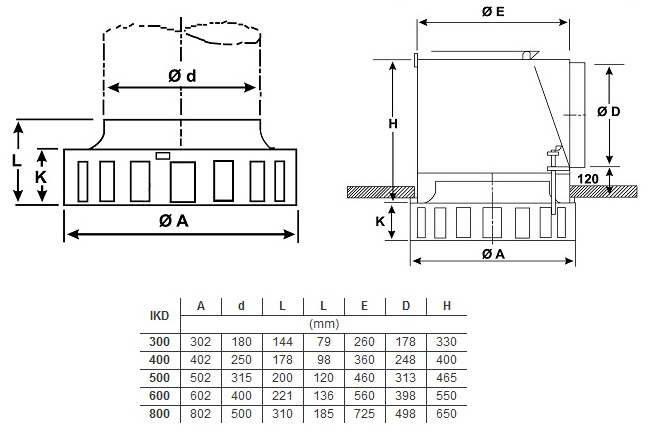

IKD изготовлен из стали с порошковым покрытием (RAL 9010) и выпускается в типоразмерах для присоединения к воздуховодам диаметром 180, 250, 315, 400 и 500 мм. Диффузор в стандартном исполнении снабжен перфорированной пластиной для выравнивания потока воздуха. В диффузорах типоразмеров 400-800 электродвигатель установлен внутри, а в диффузорах типоразмера 300 - снаружи

Монтаж:

IKD присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.

Код заказа:

IKD = Стандартный диффузор

IKD-D = Клапан в комплекте

IKD-PB = Воздухораспределительная камера и клапан в комплекте

IKD-M1 = Электропривод 230В

IKD-M2 = Электропривод 24В

IKD-M3 = Электропривод 24В, плавное регулирование 0-10V
