Диффузор Systemair Elegant-VS-160 приточный для настенного монтажа

Диффузор Systemair Elegant-VS-160 приточный для настенного монтажа

Добавить в список предзаказа ?

Основная информация



Описание:

Приточный диффузор Systemair Elegant для настенного крепления с перфорированной передней пластиной и направляющими патрубками (VI и VS). Модификация VS имеет также съемный демпфер с измерительными наконечниками.



Назначение:

Elegant был специально разработан для обеспечения подачи воздуха без сквозняков в офисах, гостиничных номерах и пр. Модели VI и VS с направляющими патрубками рекомендованы для охлажденного воздуха. Направляющие патрубки не позволяют воздушному потоку попадать в рабочие зоны до тех пор, пока воздух не прогреется. Максимально допустимая разница температур составляет ΔТ 10 °С. Elegant также подходит для систем с переменным расходом (VAV), как конечное распределительное устройство, обеспечивающее равномерное распределение воздуха. Может использоваться в вытяжных системах.



Конструкция:

Elegant изготовлен из стали и имеет выпуклую переднюю пластину с перфорацией и направляющие сопла. Передняя панель покрашена белой порошковой краской (RAL 9010-80).



Модификации:

Elegant поставляется в двух размерах: диаметром ø125 и ø160 и в трех различных исполнениях:

VE - основная модель с перфорированной передней пластиной

VI - модель с перфорированной передней пластиной, направляющими соплами, измерительными наконечниками

VS - модель с перфорированной передней пластиной, направляющими соплами, измерительными наконечниками, регулирующим клапаном.



Монтаж:

Диффузор устанавливается непосредственно на спиральный воздуховод с аналогичным внутренним диаметром с одновременным нажимом и вращением. Направляющие сопла на Elegant VI должны быть направлены вверх, а перфорация должна располагаться параллельно потолку.

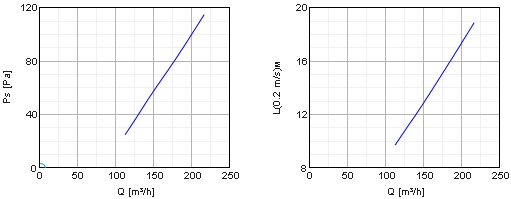

Диаграммы:




Характеристики:

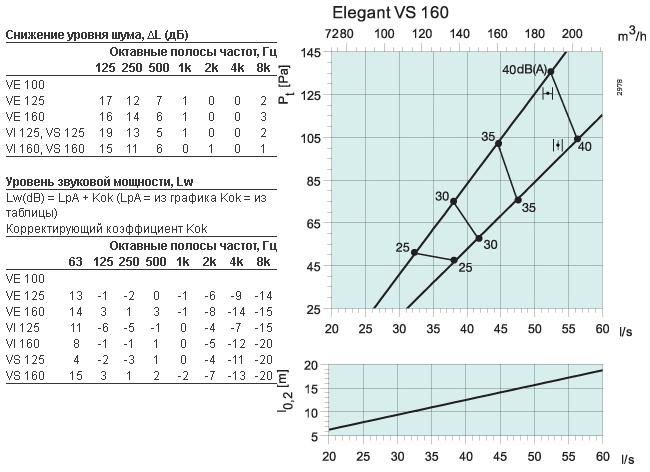

На графиках:

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)) при открытом и закрытом клапане.

Дальнобойность струи замерялась при установке диффузора на стене на минимально допустимом расстоянии от потолка до края диффузора 200 мм.

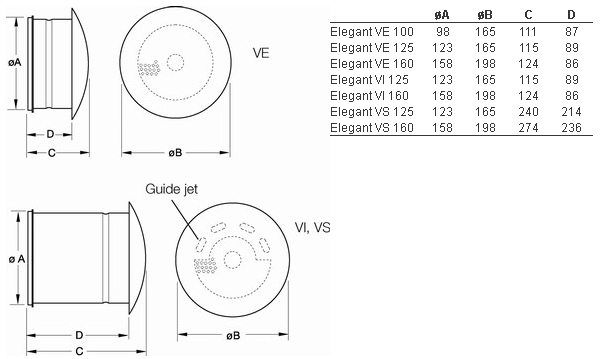

Размеры:
